Richtige Leitung für die Stromversorgung für die Rückfahrkamera

[Skayritares]

Hallo zusammen,

An welche Leitung bzw. an welche Drähte muss ich die diese von der Rückfahrkamera anschließen bzw. welches ist einer von den Drähte von die zum Rückfahrscheinwerfer führt?

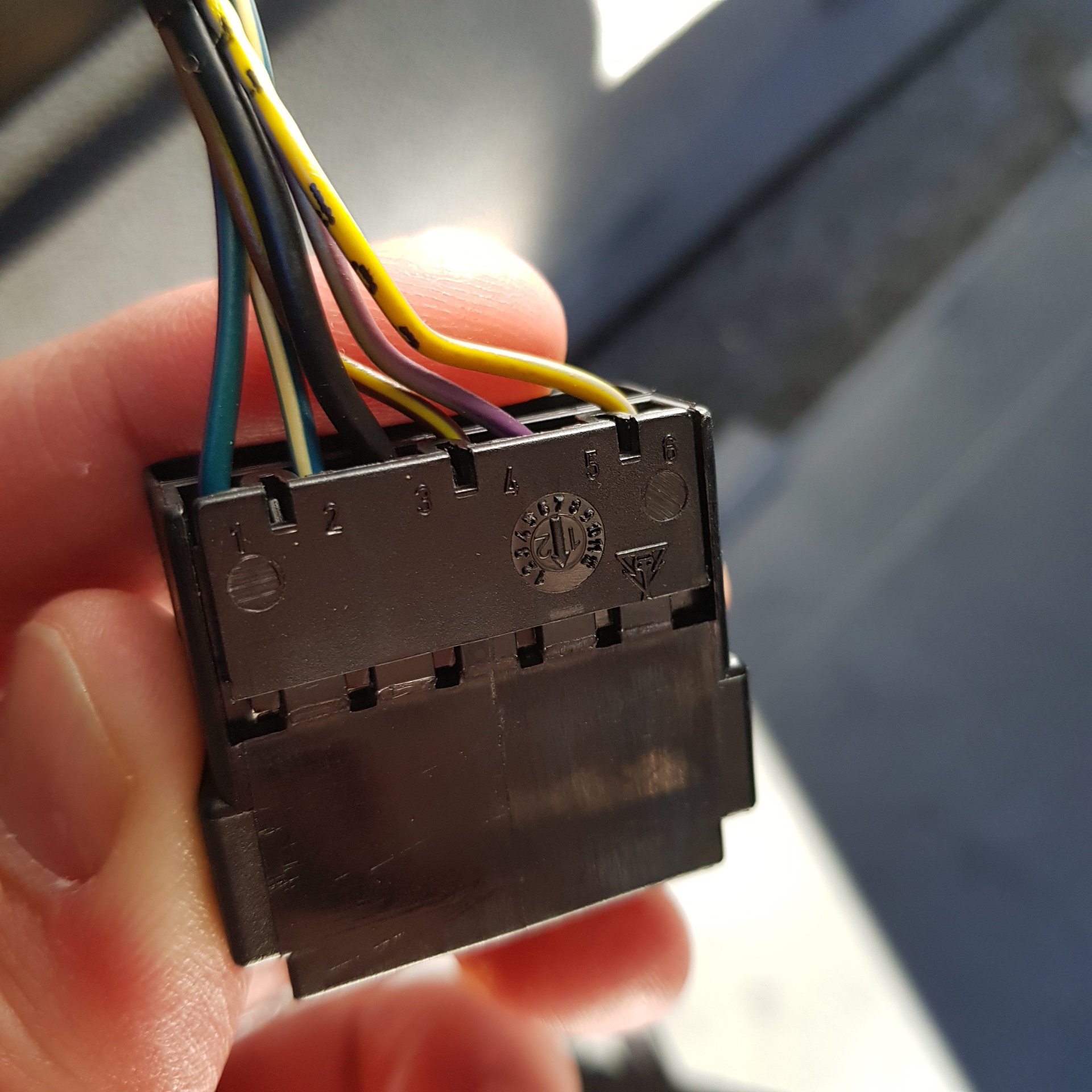

Ich habe ein Corsa D (Bj. 2013) und habe ein Foto von dem Stecker von eines der Rücklichter.



[Gelöschtes Mitglied 342348]

@Skayritares
So was muss man mit einem Multimessgerät messen.
Oder mit einer Prüflampe kontrollieren. Google



[Skayritares]

Leider habe ich weder einen Multimeter noch eine Prüflampe.
Das schwarze Kabel dürfte für die Masse sein, aber welches von den farbigen dürfte für den Rückfahrlicht sein?

Achja bevor ich es vergesse: Der Stecker ist von den Rücklichter auf der linken Seite.



[BOotnoOB]

@Skayritares Mit viel Glück hast du hier einen Opel-Fahrer, der dein Modell und die Pinbelegung kennt.
Kannst du am Gegenstück des Steckers oder an der Lampe selber denn gar nichts erkennen?
Ansonsten eine 12V Birne + zwei Drähte nehmen und Prüflampe selber zusammenbauen.

...oder einfach zum Baumarkt fahren.



[Dr.No]

Oder im entsprechenden Opel-Forum nachfragen, da findet man mit Sicherheit die richtigen Antworten.

Opel Das größte Opel Forum für technische Probleme, Erfahrungen, Tests und Bilder mit mehr als 5.024.000 Beiträgen in der Opel Community von MOTOR-TALK. » 439 Themen | MOTOR-TALK



[tapamicha]

Also rechts ist es das Kabel bei PIN 6. Wie es links ist, weiß ich nicht.

Hab allerdings BJ. 2010

Beiträge automatisch zusammengeführt: 13.06.2020

Masse kannste auch gleich von schwarz abgreifen.

Ich weiß ist nicht schön aber es funktioniert seit Jahren zuverlässig.



[Cpt.Hardy]

alles unnötig, Du hast doch sicher mit der Rückfahr-Cam solch ein Kabel bekommen..

Da wird die +12V (rotes Kabel) von der Cam zusammen mit dem Video-Signal nach vorne zum Radio geleitet.
Diese Video-Kabel musst Du in jedem Fall von hinten in nach vorne zum Radio verlegen.
Am Radio hast du sicher ein Kabel namens Power Rear Cam oder so ähnlich. Da wird das rote Kabel angeschlossen.
Die Rückfahrkamera bekommt dann Strom, wenn du den Rückwärtsgang einlegst.
Hab das gerade selbst bei meinem Opel Astra H installiert und dort auch nicht die +12V vom Rückfahrscheinwerfer abgegriffen sondern direkt vom Radio.



[Gelöschtes Mitglied 342348]

@Cpt.Hardy
Alles unnötig ist aber weit ausgeholt und nur fast getroffen...

Es gibt viele verschiedene Radios und viele verschiedene Kameras.
Einige Kameras haben eben nur die Schaltspannung für die Kamera mit im Kabel. Viele Andere holen sich die Spannung vom Rückfahrscheinwerfer. Die müsen zwangsweise dann da dran.



[Cpt.Hardy]

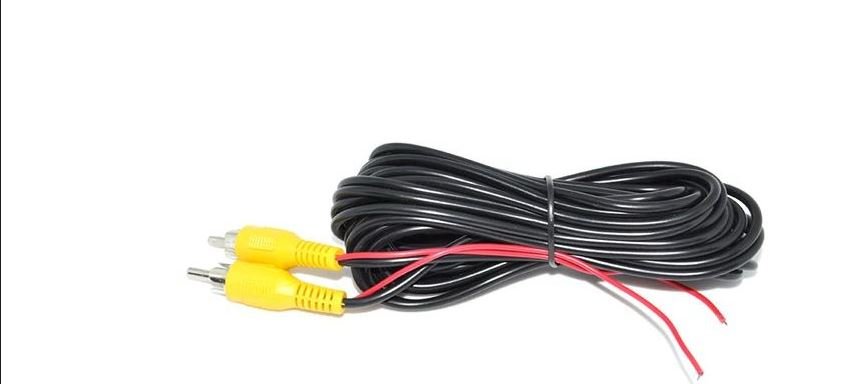

es ging doch darum, wo man die +12V für die Rückfahr-Cam abgreift und wenn man solch ein Kable verwendet wie in meinem Bild bekommt man die automatisch vom Radio vorne nach hinten zur Cam geliefert.



[Gelöschtes Mitglied 342348]

Ja, Hardy, noch mal... Es gibt einige Cams auf dem Markt die NUR über die Rückfahrleuchte den Strom beziehen und aktiviert werden.
Es gibt auch Radios, die auf dem RW-Anschluss 12V von der CAM erwarten, deshalb ist das nur halb richtig. Wenn die RFK nur einen kürzeren Stromanschluss zusätzlich hat, dann geht da nix mit dem Kabel wa du erwähnt hast.... sofern da nicht die 12V+ von der Cam kommen.



[Skayritares]

@Cpt.Hardy Bei den roten Kabel, die an den gelben Stecker dran sind, sind diese oder eines davon für das Radio und darf ich es so verstehen, das die R.Cam vom Radio mit Strom versorgt wird?



[Gelöschtes Mitglied 342348]

@Skayritares
Ich versteh das nicht... Warum zum Teufel probierst du das nicht aus?
Du stehst/sitzt vor dem Radio, kannst anschließen und ausprobieren.
Keiner hier kann dir mit Gewissheit sagen, was du da für eine CAM mit welchen Anschlüssen hast und was deine Headunit erwartet.



[Cpt.Hardy]

@Cpt.Hardy Bei den roten Kabel, die an den gelben Stecker dran sind, sind diese oder eines davon für das Radio und darf ich es so verstehen, das die R.Cam vom Radio mit Strom versorgt wird?

Bei mir ist das so ...aber um es richtig zu beantworten müsstest Du uns ein Foto der Cam und ein Foto der Anschlüsse vom Radio posten...



[BJHunnicutt]

Na ja, einen 12V Prüfer gibt es in nahezu jedem Baumarkt. Kosten weniger 5€. Bevor man durch experimentieren irgendwas zerschießt, einfach ein Prüfer kaufen.

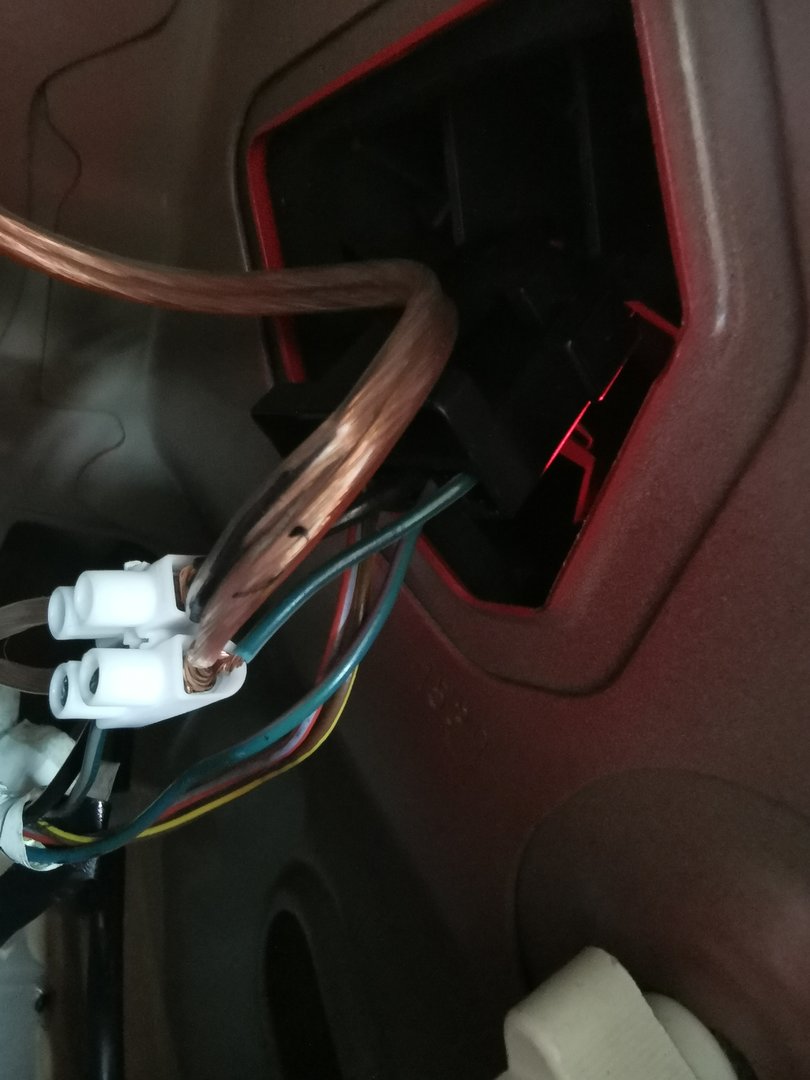

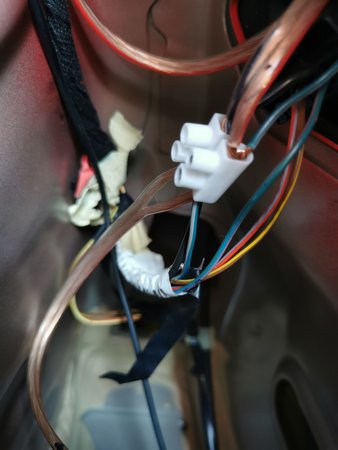

Und dann aber bitte nicht so lösen wie auf den Fotos von Beitrag 6. Absolutes noGo

Beim Werksradio dürfte es eher keine Anschlußoption für den Rückwärtsgang geben, von der nicht vorhandenen Kameraoption ganz zu schweigen.

Und die Kamera wird , wenn überhaupt vom Zubehör CanBus Adapter versorgt..... zumindest bei den Canbus Adaptern bzw Androidradios die ich verbaut habe.
