Galaxy S3 GT-I9300 Disassembly and Assembly

Willkommen in der heutigen Bastelstube... heute lernen wir, wie wir unser neues Galaxy S3 :wubwub: so auseinanderbauen und wieder zusammenbauen das es anschließend auch noch funktioniert...

Vorne weg übernehme ich natürlich keine Haftung für die Schäden die an eurem Handy entstehen sollten. Lest euch die Anleitung gut durch bevor ihr euer Handy zerlegt und dann sollte auch nichts passieren....

Jeder der zwei linke Hände, keine Geduld oder keine ruhige Minute hat, sollte die Finger davon lassen und es lieber jemandem überlassen der Ahnung davon hat!

Mit gutem Werkzeug kann man vieles richtig machen! Mit schlechtem und billigen Werkzeug kann man vieles kaputt machen oder sich unnötig die Nerven verbrauchen... Von daher empfehle ich euch natürlich nur qualitatives Werkzeug zu nutzen oder günstiges!! Aber bitte kein BILLIGES :thumbdn:

Los gehts:

(Bild 1)

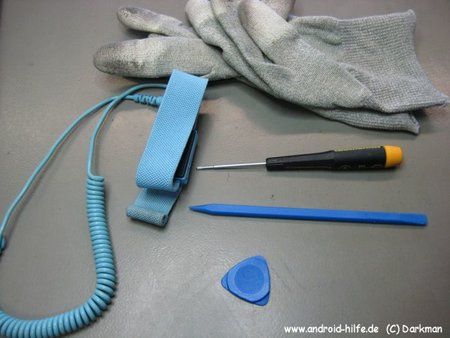

Benötigtes (ich empfehle es zumindest!!) Werkzeug:
- Erdungsband
- Handschuhe (nicht zwingend aber zu empfehlen)
- Wiha Phillips-Schraubendreher PH00 x 40 oder PH000x40
- Plektron oder Plastikhebel Werkzeug
- saubere und fusselfreie Unterlage

Erdungsband solltet ihr nutzen um euer geliebtes Handy nicht durch elektrostatische Ladung zu zerstören... außerdem vorher bitte den Strickpulli ausziehen, kurz an die Heizung fassen zum entladen und den Kaffee weeeeeiiiiit weg stellen!


(Bild 2)

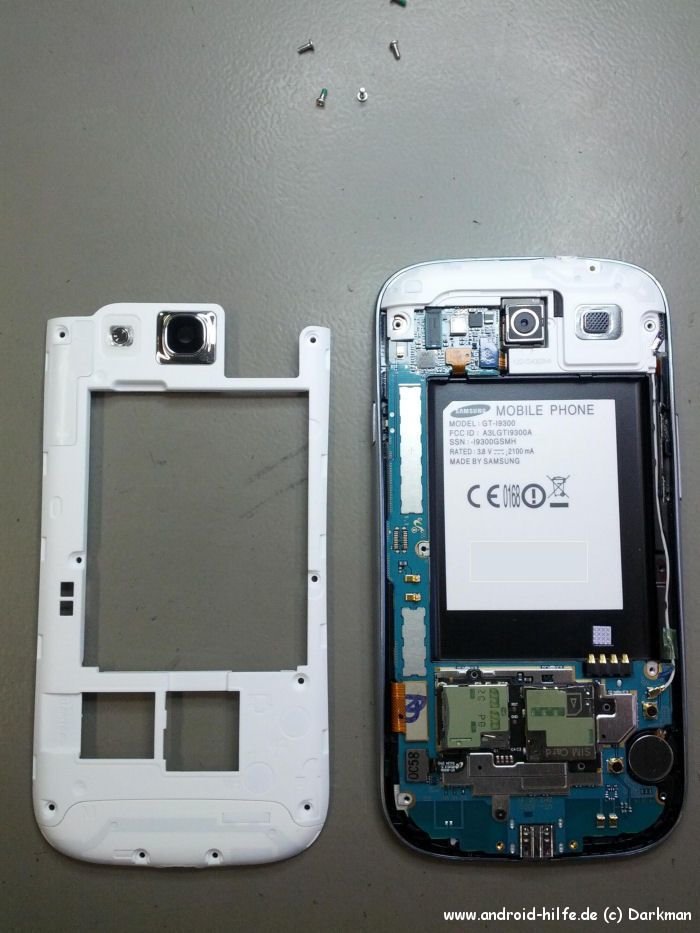

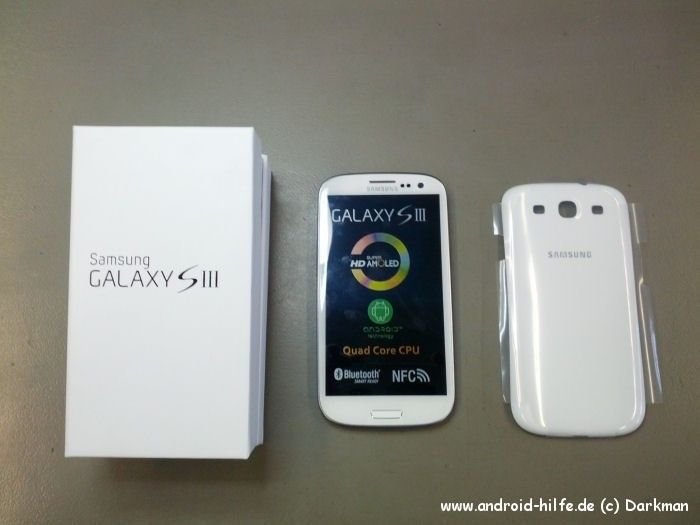

Ich gehe jetzt mal davon aus, das jeder der sein Handy zerlegen kann vorher in der Lage ist seine microSIM Karte, die microSD, den Akkufachdeckel und den Akku zu entfernen.


(Bild 3)

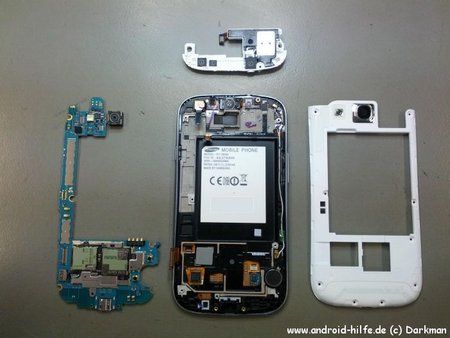

Hier eine kurze Übersicht....


(Bild 4)

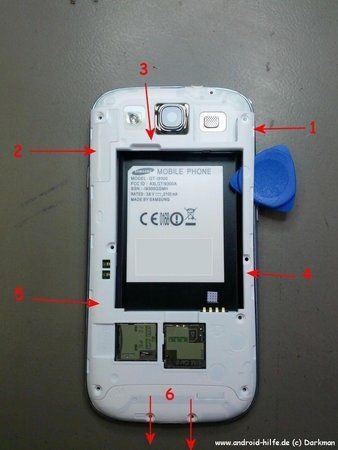

Nun wenn man bereit ist, die Schrauben mittels
dem oben erwähnten Schraubendreher entfernen ... Die Reihenfolge spielt dabei keine Rolle, Hauptsache sie kommen raus.... Man sollte sich aber merken WO welche Schraube war da es in dem Gerät insgesamt drei verschiedene Modell gibt.

Die Schrauben Nr. 6 & 7 gehen etwas schwieriger aus dem Gehäuse.

(Bild 5)

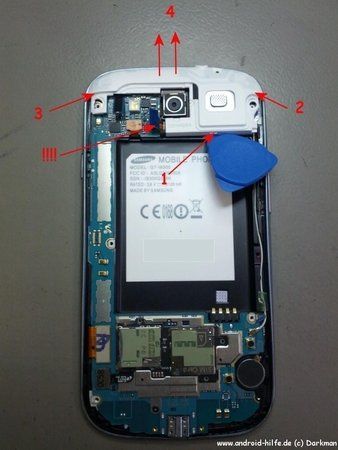

Nun setzen wir das Plektron rechts an und klicken die Rückschale nach und nach aus dem Frontcover. Am besten nach der obigen Reihenfolge und am Schluss das Cover nach unten leicht aufklappen, so entgeht ihr der Gefahr euren USB-Connector zu beschädigen....

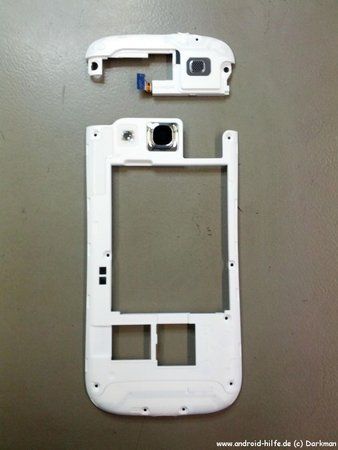

Das Cover lässt sich sehr leicht lösen und besteht aus zwei Teilen, dem oberen mit dem IHF Lautsprecher und dem unteren Gehäuseteil.

(Bild 6)

(Bild 7)

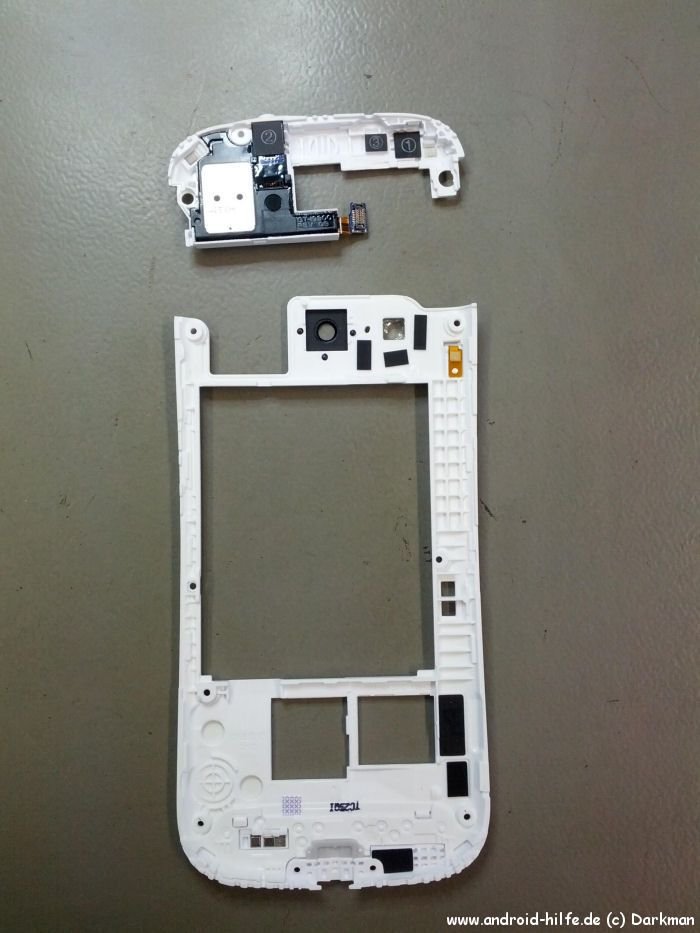

Nun den Connector von dem IHF Speaker lösen und mit dem Plektron das Cover lösen (Reihenfolge beachten). Wenn man es gelöst hat auch noch oben weg klappen.

(Bild 8)

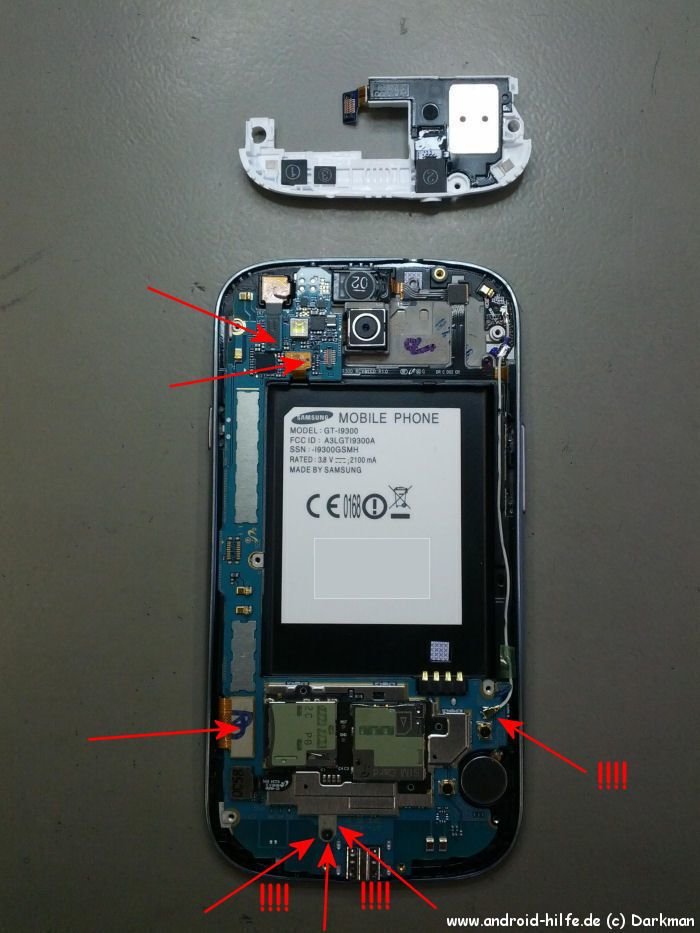

Nun lösen wir die drei Connectoren mit dem Plektron und dann VORSICHTIG den Connector von der Koaxleitung... hier sollte man wirklich vorsichtig sein! Er sitzt sehr stramm und geht bei dem Zusammenbauen auch schwer wieder drauf.

Dann die letzte Schraube lösen und man kann die Hauptplatine aus dem Gehäuse entnehmen. Diese Schraube ist schwarz und gemein... denn man vergisst sie sehr gerne und sie versteckt sich gerne.....

(Bild 9)

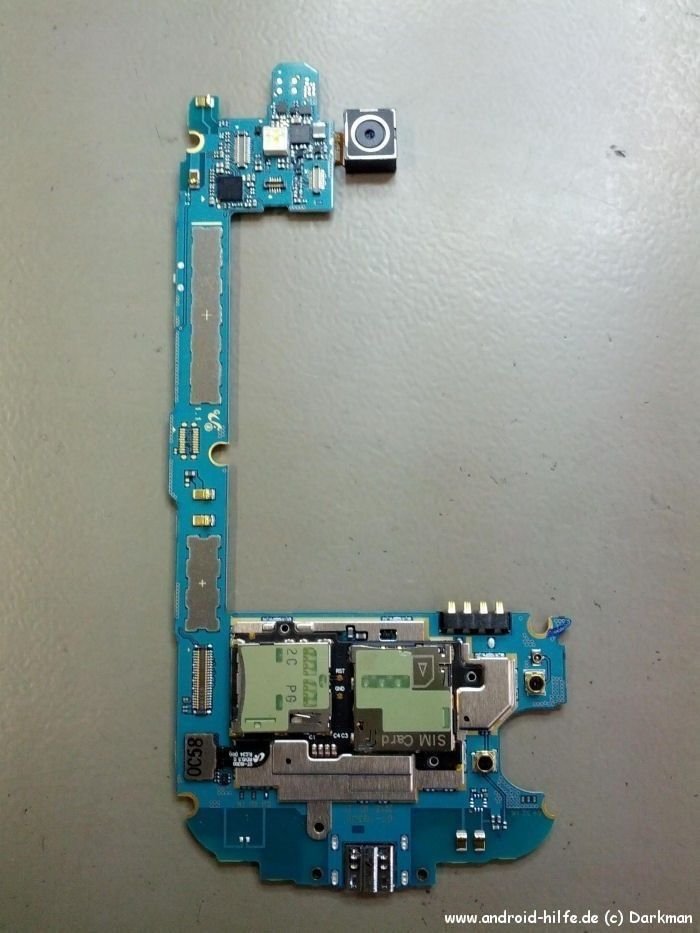

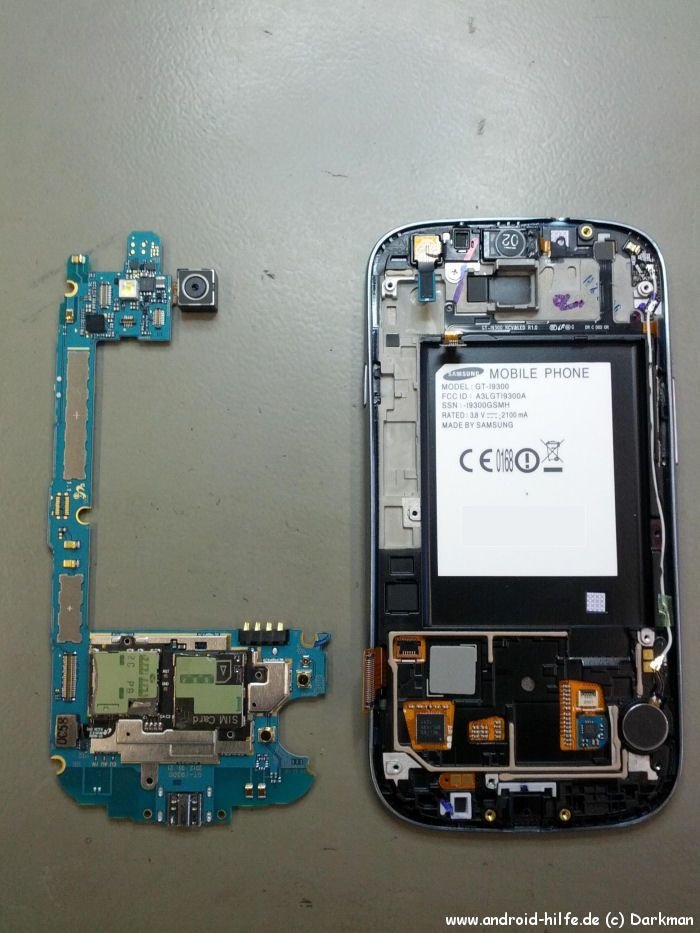

Fertig ... weiter muss es erstmal nicht zerlegt werden. Das neue Frontmodul wird vermutlich so komplett geliefert werden. Später mehr dazu....

(Bild 10)

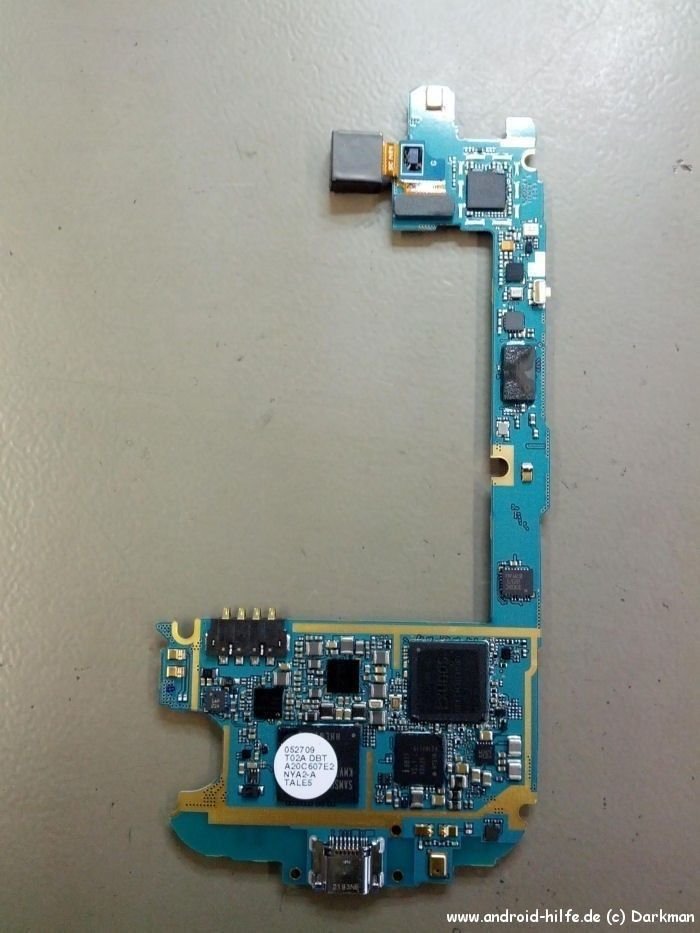

So sollte es nun aussehen wenn alles demontiert ist...... der Rest ist komplett verklebt. Ich hatte das ein oder andere schon mal probiert den Touchscreen vom Display zu trennen (bei ähnlichen Modellen). Aber entweder der Touch ist dabei kaputt gegangen oder das Display. Also davon ist also dringend abzuraten...

(Bild 11)


(Bild 12)

(Bild 13)

(Bild 14)


Zusammenbau der Einzelteile

Vom Prinzip her muss man nur die Bilder wieder zurück scrollen und die Module nach und nach wieder zusammen setzen und verschrauben! Hier zu noch ein paar Tips:

1. Bei dem Zusammenbau auf den korrekten Sitz der Connecoteren achten.
2.
Bei der Koaxleitung bitte genau darauf achten das sie in der dafür vorgesehenen "Spur" liegt und beim zusammen bauen nicht gequetscht oder eingeklemmt wird! Euer Netzempfang wird euch danken!
3. Das Cover beim wieder aufsetzen auch zuerst über dem USB Connector einklicken, dann sachte auf legen und nach und nach zusammen drücken. Beim zusammendrücken sollte es immer leicht klacken... aber Vorsichtig! ... ihr wollte ja nicht ein neues Amoled-Modul bezahlen....
4. Natürlich keine Schrauben vergessen! Besonderst die kleine schwarze nicht. Die Reihenfolge der Schrauben spielt keine Rolle bei dem Zusammenschrauben.

Nun einmal testen ob es auch wirklich funktioniert!!! :D


Wenn Ihr ein neues Frontmodul verbauen wollte / habt muss nur noch eins getan werden... das Label umkleben! Hier ist bitte äußerste Vorsicht gegeben. Wenn das Label beschädigt oder ganz weg ist besteht 0% Garantie mehr.... wenn das allerdings korrekt ist und ihr gute Arbeit geleistet habt, kann es sein das keiner merkt das ihr selbst das Handy geöffnet hattet... es gibt keine Indikaroren oder Schraubensiegel....


Also vorsichtig das Label abziehen und an der GENAU gleichen Stellen im neuen Cover aufkleben... das kann man ansich bedenkenlos machen... der Kleber hält trotzdem Bombe :thumbsup:



Das wars auch schon mit der heutigen Bastelecke! Ich hoffe ich konnte dem ein oder anderen Unentschlossen helfen bzw euch einen Einblick in das Galaxy S3 bieten.

Ich denke das alles mit den Bilder in meiner Dropbox hinhaut... auch Rechtschreibfehler sind sicherlich genügend vorhanden.....
:lol:

Für Kritik und Anregung bin ich natürlich immer offen und werde den Thread nach und nach mit Erfahrungen und neuen (besseren) Bildern pflegen.


Bei Fragen stehe ich euch gerne zur Verfügung!


Changelog schrieb:

06.08.2013
- Bilder neu hochgeladen und verlinkt

02.06.2012

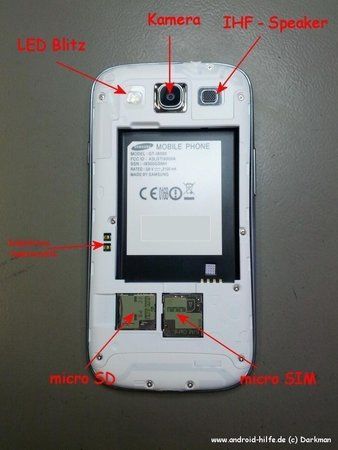

- Bild Nr.3 Die Fragezeichen ersetzt. Dies sind die Kontakte wo der Akkudeckel mit Induktionsladung den Kontakt herstellt. (Danke für den Tip!)
- Ergänzt das es drei verschiedene Schrauben Arten gibt. Daher darauf achten WO die Schraube war und WO sie wieder hin soll.

Zuletzt bearbeitet:
