Röntgenbild eines Nexus 5 [& WirelessCharging Pad + Steckernetzteil]

[TheProdigy]

Hallo,

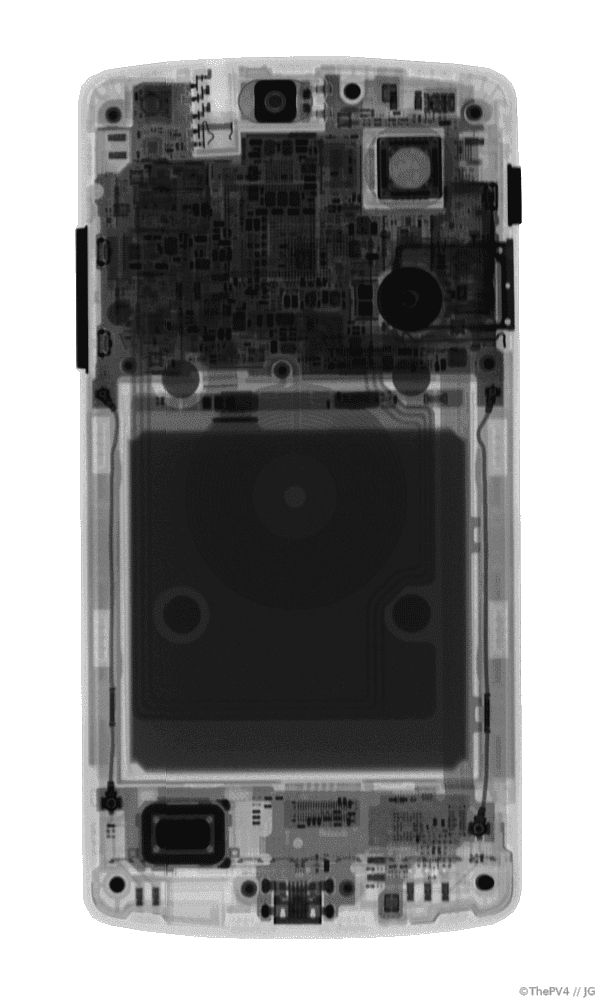

habe ein Röntgenbild meines Nexus 5 aufgenommen, vielleicht für den einen oder anderen ganz interessant sowas mal zu sehen.

Man kann ganz gut die NFC- & Ladespule fürs induktive Laden, Kamerabauteile, Lautsprecher etc sehen. Auch interessant die Keramik Tasten die stark absorbieren.

Bild wurde aufgenommen mit der Röntgenquelle bei 75kV und 8mA.

Gruß

Edit:
Hier ein Bild eines Wireless Qi Charger mit Steckernetzteil: https://www.android-hilfe.de/forum/...eckernetzteil.506774-page-2.html#post-6829140

Edit2:
Weitere Bilder:
iPhone 4 & 5, Optimus G, Galaxy S3, Gigaset S4
https://www.android-hilfe.de/forum/...eckernetzteil.506774-page-2.html#post-6856812

v.l.n.r.:
Nexus 5, iPhone 4, iPhone 5, Optimus G, Galaxy S3, Wireless Qi Ladepad + Steckernetzteil, Gigaset S4 Professional.


(c) TheProdigy



[Hurnfigur]

Wow, danke für das tolle Bild!
Hast PN!



[DerItaliener]

Das ist ja mal cool! Dankeschön
Kann durch die Röntgenstrahlung im Gerät eigentlich was kaputtgehen oder ist solche Strahlung für Technik (ungleich für Menschen) absolut unriskant?



[_DIORDNA_]

Habe daraus ein Wallpaper erstellt, falls der TS das erlaubt oder einer haben will



[ChaboBabo]

Cool! Danke für die Bemühungen,das ist echt interessant sowas mal zu sehen.

Rein interessehalber...wäre das in der Theorie z.B. beim One nicht möglich oder? Wegen dem Alugehäuse.



[PL50]

Doch beim One würde es auch funktionieren



[Rastaman]

Habe daraus ein Wallpaper erstellt, falls der TS das erlaubt oder einer haben will

Ich würde es mir wohl ansehen wollen Mal abwarten ob du die Permissions bekommst



[TheProdigy]

Ja klar, kein Problem
Bitte einfach kurz ne Quelle dazu angeben.

Ich habe das Bild schon etwas nachgeschärft und dieses Bild ist eine "Kombination" aus verschiedenen Kontrasteinstellungen aus dem Rohbild.

Leider ist das schon die höchste Auflösung die ich aufnehmen konnte.

Der ursprüngliche Beitrag von 17:05 Uhr wurde um 17:07 Uhr ergänzt:

Cool! Danke für die Bemühungen,das ist echt interessant sowas mal zu sehen.

Rein interessehalber...wäre das in der Theorie z.B. beim One nicht möglich oder? Wegen dem Alugehäuse.

Das geht, klar kein Problem. Das Alugehäuse würde zwar mehr absorbieren und es würde evtl paar Details verloren gehen, aber prinzipiell gehts

Keine leider keinen direkt der mir sein Gerät für den Spaß leihen würde.



[_DIORDNA_]

Nexray:

Für weitere Wünsche - Farben - Hintergründe - einfach nachfragen



[TheProdigy]

Ich habe hier noch eins mit verschiedenen Kontrasteinstellungen



[olih]

Einfach cool.



[ChaboBabo]

Nice



[fallili]

Hat Du auch herausgefunden ob das Teil nun gesund ist?



[TheProdigy]

Kein Problem, passiert nichts.

Am Flughafen wird z.B. auch nicht "anders" gescannt und du wirst dich wundern was noch so alles durchleuchtet wird



[Rastaman]

kurze Frage, wie bzw. wo hast du die Aufnahmen gemacht? =) Nur so aus Interesse



[TheProdigy]

Ich arbeite in einer Firma die Röntgenscanner baut



[reneph]

Hehe cool, dankeschön fürs Zeigen!



[Rastaman]

Guck an cool



[Stivmaster]

Das Röntgen des Smartphones ist absolut ungefährlich. Das ganze nennt sich xray und ist z.B. bei uns ein Standardprozess in der Serienfertigung, der bei allen komplexeren Baugruppen eingesetzt wird.



[Huenan]

@_DIORDNA_:
Könntest du den Schriftzug irgendwie farbig machen? Is für dich bestimmt einfacher und schneller, als würde ich das erst ausschneiden und sowas. Weil du ja sicher noch die Photoshop Datei hast. Oder würdest du die bereit stellen?
