AA0581B-B01 (Für Skoda) ausserhalb des Autos betreiben (ohne CAN Bus)

G

Georg60

Neues Mitglied
1
Hallo,
ich habe ein AA0581B-B01 (für Skoda), das ich gerne ausserhalb des Autos betreiben möchte.
Dazu soll es an einem Labor-Netzteil laufen.
Das Radio hat "nur" einen Kabelbaum für VW/Seat mit CAN Decoder dabei.
Leider geht das Radio am Netzteil nicht an (es funktioniert einwandfrei im Auto), weil natürlich kein CAN Bus dran ist, der es einschaltet.
Nur +14V (gelb/16) und Ground (sw/15 sind derzeit angeschlossen
Gibt es da einen Trick?
Was macht zB der "Accessory" Anschluss?
Leider ist keine besonders detailierte Beschreibung zum Stecker am Radio dabei.
Vielen Dank im Vorraus,
Georg

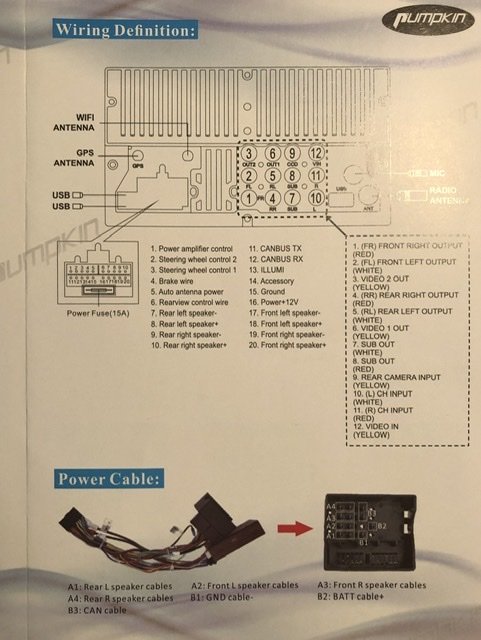

Foto der Steckerbelegung:


@Georg60
Du brauchst Zündungs-Plus.
Das wird immer vom CAN beaufschlagt.
Ich gehe davon aus, dass das Radio einen internen CAN-Adapter hat. Dann kannst du wahrscheinlich das Radio ohne Auto nicht einschalten.

Dieser ACCESSORY-Anschluss hat welche Farbe?
Der ist normalerweise für z.B. Verstärker-Einschaltspannung.
Beiträge automatisch zusammengeführt:

Edit:
Schau mal im Kabelbaum, ob du da ein rotes Kabel hast, was vom CAN-Adapter in das Radio geht.
Ich habe gerade noch mal genau geschaut, der CAN-Adapter ist NICHT im Gerät, sondern am Kabelbaum dran.
Wenn da ein rotes Kabel abgeht an den Radio-Stecker, dann leg den mal mit auf +12V. Das schaltet dann das Radio an.

Zuletzt bearbeitet von einem Moderator:
Hallo Rigattoni,

danke für die superschnelle Antwort.

Im Kabelbaum ist eine Box (VW-SS-07).
Ich dachte, das wäre evtl die CAN Box?
Was dagegen spricht, ist die Bezeichnung am Radio....

Das Kabel an "Accessory" ist rot.

Es gibt noch "Poweramp control".
Das Kabel ist blau.

Liebe Grüsse,
Georg
Beiträge automatisch zusammengeführt:

Vielen Dank,

jetzt haben sich unsere Post überschnitten.

Ich probier Deinen Tipp aus!

Liebe Grüsse,
Georg
Beiträge automatisch zusammengeführt:

Hallo Rigattoni,

vielen herzlichen Dank
->> das Radio läuft jetzt am Labornetzteil :).
(rotes Kabel an pin 14/accessory auf +13V)

Hast Du eine Idee, wo man ein
Kabel mit dem 20 poligen Stecker in Deutschland bekommen kann?
(ohne den CAN Dekoder).

Ich habe beim Ali und in der Bucht (aus China) solche Kabel ("android radio 20 pin harness") gefunden, aber es sind oft nicht alle Pins bestückt und ich möchte auch nicht so lange warten.

Vielen Dank und ein schönes Wochenende,
Georg

PS: Dein Service ist einfach Spitze!!!!

Zuletzt bearbeitet:
Wenn du nicht so lange warten willst, warum packst du nicht einfach einen Quadlock auf ISO-Adapter dran?
Die ISO-Stecker kannst du ja abschneiden und direkt verdrahten...

Du solltest nicht davon ausgehen, dass ein herkömmlicher 20-Pin-Stecker passt und richtig gepinnt ist.
