  1. rony-x2, 25.02.2012 #1
    rony-x2

    rony-x2 Threadstarter Junior Mitglied

    PDMI - Wikipedia, the free encyclopedia
    Das ist der anschluss den Samsung verwendet - leider benutzen die ein anderes pin-out.
    Kann ich bei zeiten auch nochmal raussuchen, aber ich denke da sind ein paar interessante sachen dabei ;)

    edit:

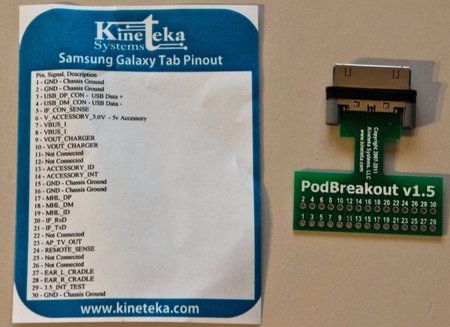

    ich habe mal mein breakout fotografiert... ggf. findet das jemand interessant :)

    edit2 : ok, ich werde es ordentlich machen... ich suche noch das tabellen tool Öö
    [​IMG]

    Pin Name

    1 GND
    2 GND
    3 USB_DP_CON
    4 USB_DM_CON
    5 IF_CON_SENSE
    6 V_ACCESSORY_5.0V
    7 VBUS_I
    8 VBUS_I
    9 VOUT_CHARGER
    10 VOUT_CHARGER
    11 Not Connected
    12 Not Connected
    13 ACCESSORY_ID
    14 ACCESSORY_INT
    15 GND
    16 GND
    17 MHL_DP
    18 MHL_DM
    19 MHL_ID
    20 IF_RxD
    21 IF_TxD
    22 Not Connected
    23 AP_TV_OUT
    24 REMOTE_SENSE
    25 Not Connected
    26 Not Connected
    27 EAR_L_CARDLE
    28 EAR_R_CARDLE
    29 3.5_INT_TEST
    30 GND

    [​IMG]


    Anhänge:

    Zuletzt bearbeitet: 25.02.2012
    Pfriemler und TimoBeil gefällt das.
  2. TimoBeil, 25.02.2012 #2
    TimoBeil

    TimoBeil Ehrenmitglied

    Ja, das findet jemand interessant :w00t00:. Und es wurde auch im Forum für das Urtab schon mal hinsichtlich der Pin-Belegung gerätselt. Frag mich aber nicht mehr warum.

  3. rony-x2, 25.02.2012 #3
    rony-x2

    rony-x2 Threadstarter Junior Mitglied

    das ist auch noch die pinbelegung fürs urtab... es kann sein, das mittlerweile die pins die auf dem zettel als "Not Connected" betitelt sind, mittlerweile eine beschaltung erfahren haben.

    Ich bin noch nicht zum löten gekommen, aber mein vorhaben ist es, einen hdmi adapter zu bauen, welchwe nicht mehr mit einer externen stromversorgung ausgestattet werden muss.
    Denn dazu sollten die 5V bestimmt ausreichend sein.

    dazu werd ich mir aber den hdmi adapter von samsung kaufen müssen, und erst kaputt machen, damit ich an den MHL und DP zu HDMI chip komme.

  4. Acid31, 25.07.2013 #4
    Acid31

    Acid31 Neuer Benutzer

    Servus, wo kann ich den Samsung TabBreakout Kaufen ?Ich bau mir jetze wieder mal was neues ins Auto rein. Also festeinbau von Tablett. Diesmal habe mich für Samsung 7" entschieden. Davor hatte ich Car-PC (Windows 7 als PC , dann Odys Space Tablett, nun kommt ein Galaxy 7 ".

    Da kann ich mit dem Stecker alles in einem machen. Aufladen, Usb-Host, Audio-OUT, DVB-T usw
    Wo kann man es Kaufen ?
