Gear 2 pinbelegung

[Felix_]

Hallo zusammen,

hab' meine Ladeschale nicht zur Hand und meine Ersatzbestellung kommt erst nächste Woche ((

kennt jemand die Pinbelegung der 5 Kontakte an der Uhr, wollte eine Freiluft-Lader-Verdratung vornehmen. Bin schon 2 Tage ohne Uhr ...

Gruß
Felix



[Felix_]

ich noch einmal

da ich ja besonderes Interesse hatte ...

Wichtig: keine Garantie !!!

Ich habe im Shop mittels dünnem Papier eine Schablone angefertigt.

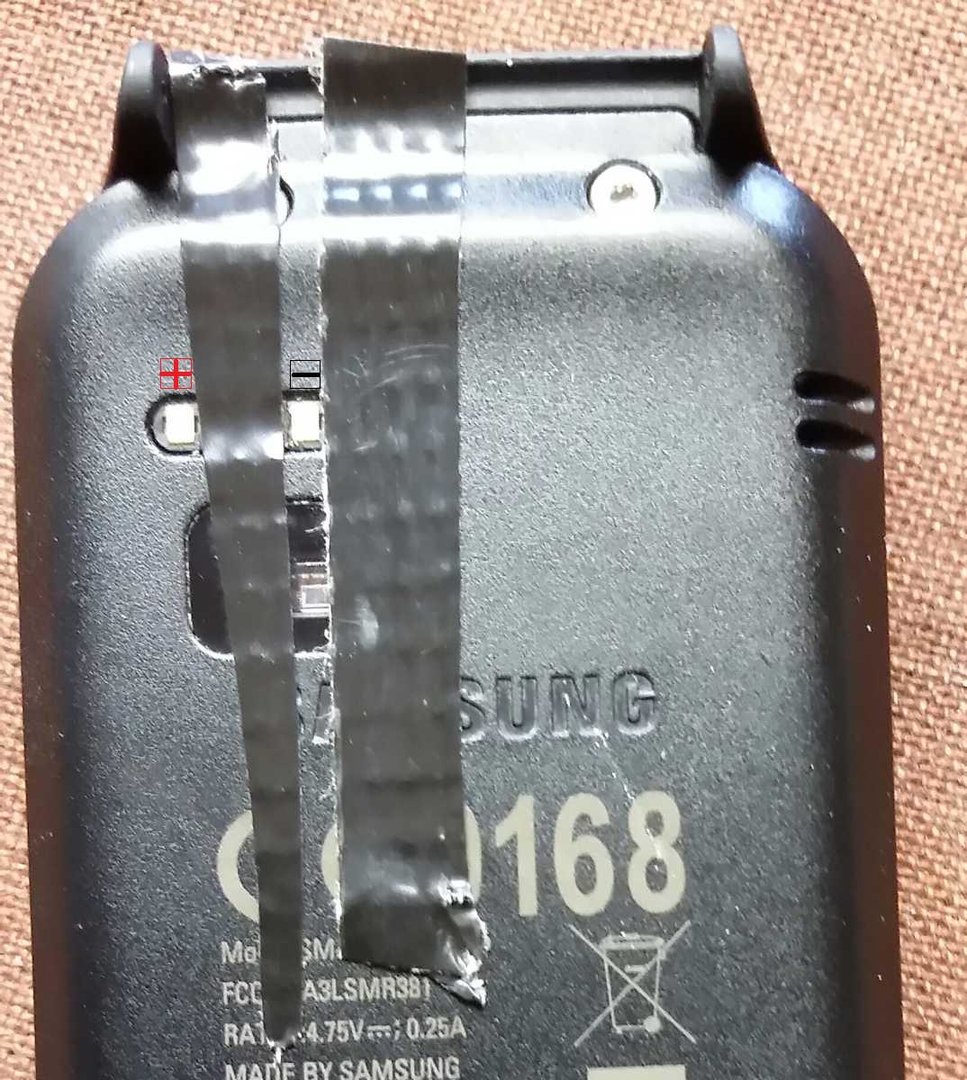

Der äußere Kontakt ist +
der vorletzte ist -
Diese Kontakte liegen 5 mm auseinander

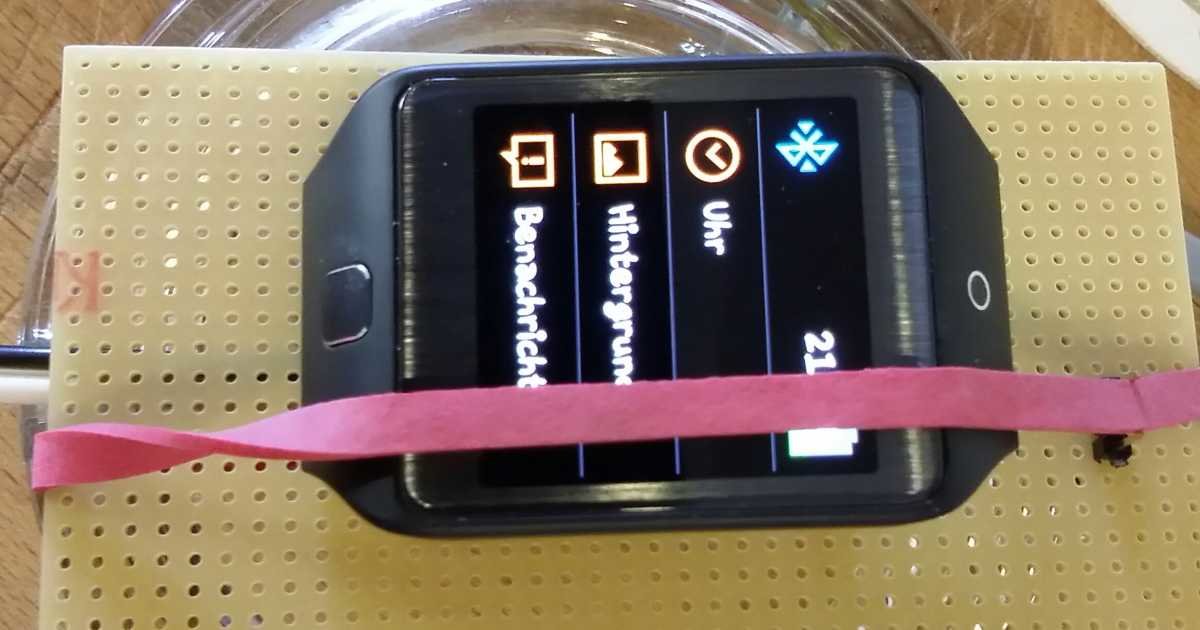

Zum laden habe ich eine Lochrasterplatine 2,54 genommen und mit einem Gummiband die Uhr fixiert. Das Eigengewicht der Uhr hatte nicht ausgereicht.

Ladeschale ist natürlich besser
