Hilfe - welches Radio habe ich - USB Probleme

[Sputi87]

Hallo ihr Lieben,

Ich habe mir gebraucht ein AndroidRadio für einen Audi A3 8P gekauft. Bisher habe ich es Zuhause an einem Netzteil betrieben um alles einzurichten etc. Soweit läuft das Gerät super dank Eurer Hilfe. Nun musste ich leider feststellen, dass das Gerät keinen USb Stick erkennt bzw ansteuert. Formatiert auf Fat32 in verschiedensten Größen. Die 5V liegen am Anschluss an! Gemessen mit einem Multimeter.
Sobald ich den Stick anstecke, passiert leider rein gar nichts.

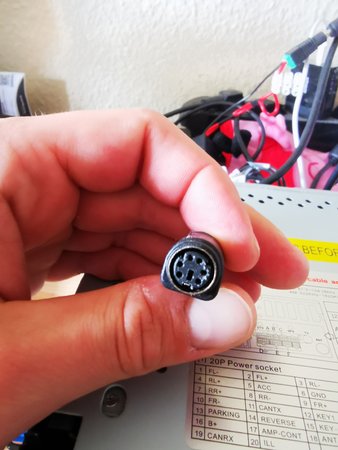

Interessant finde ich auch, daß an dem Stecker zum Radio noch ein weiteres Kabel dran hängt. Sieht aus wie ein s-video Kabel. Laut Anzeige in den Einstellungen gibt es wohl 2 USb Anschlüsse, doch habe ich nur ein USB Anschluss?
Ich glaube nicht wirklich, dass das Gerät defekt ist, nur wollte ich gerne über den USB Anschluss eine Dab-Box nutzen.

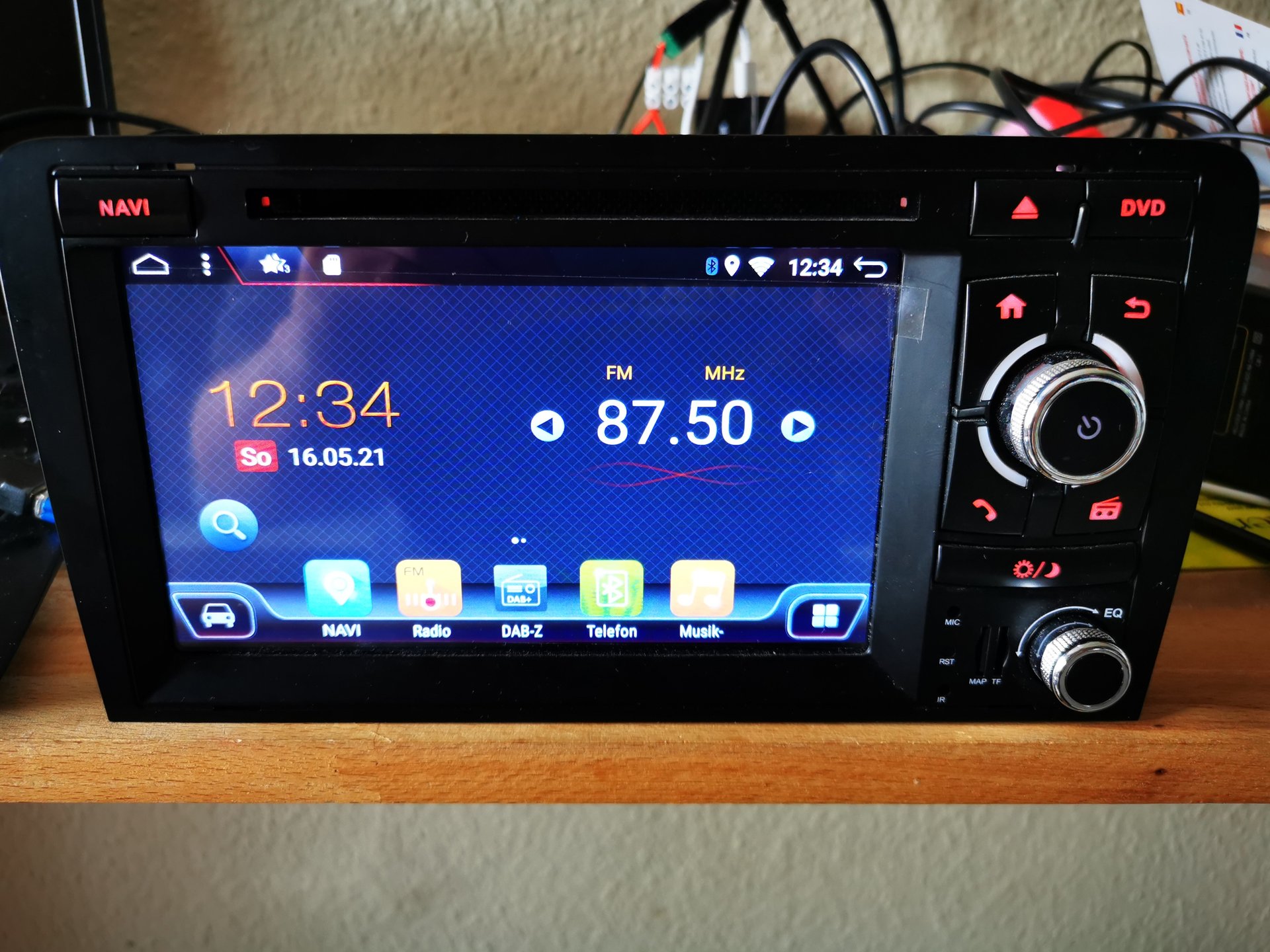

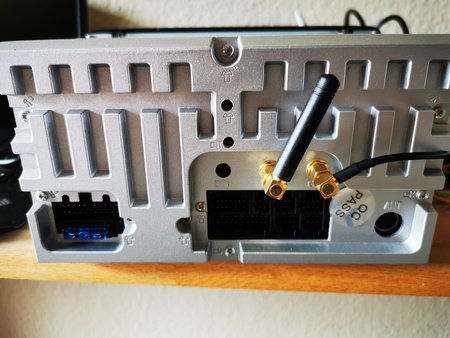

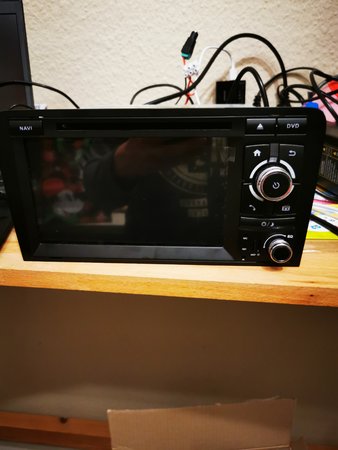

Habt ihr vielleicht Ideen, wie ich mein Problem beseitigen kann? Laut vorbesitzer soll das Gerät tadellos funktioniert haben. Leider keine Rechnungen etc mehr vorhanden, um irgendetwas über das Gerät heraus zu finden. Ich habe Euch einige Fotos gemacht. Ich hoffe Ihr könnt mir helfen.
Vielen lieben Dank.



[RealZac]

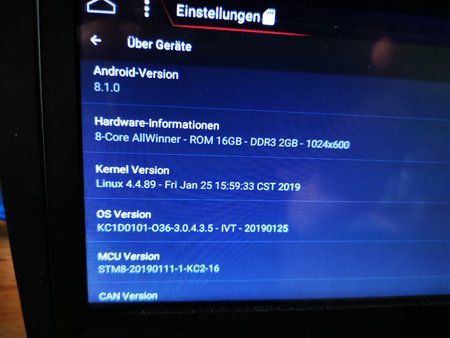

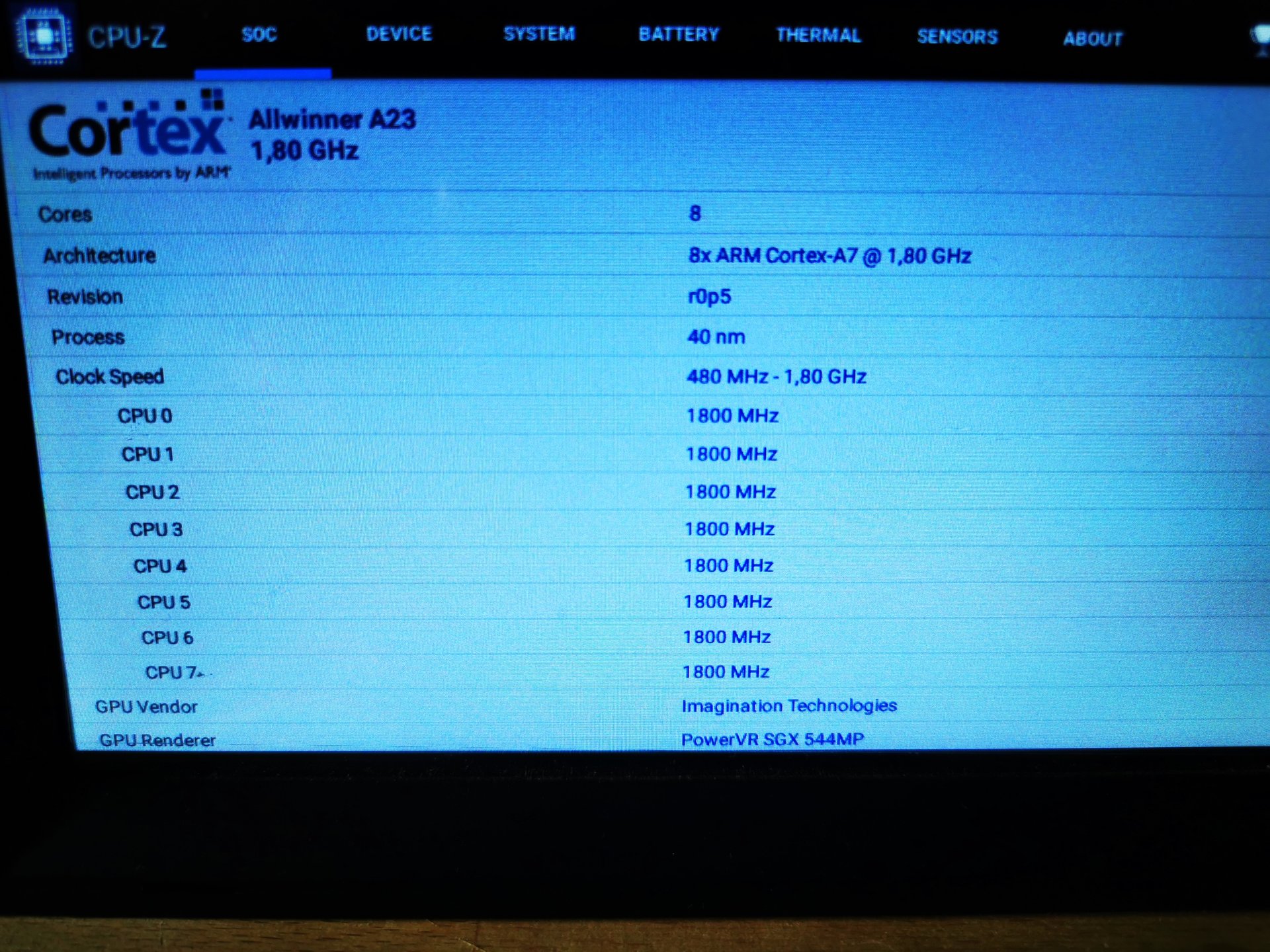

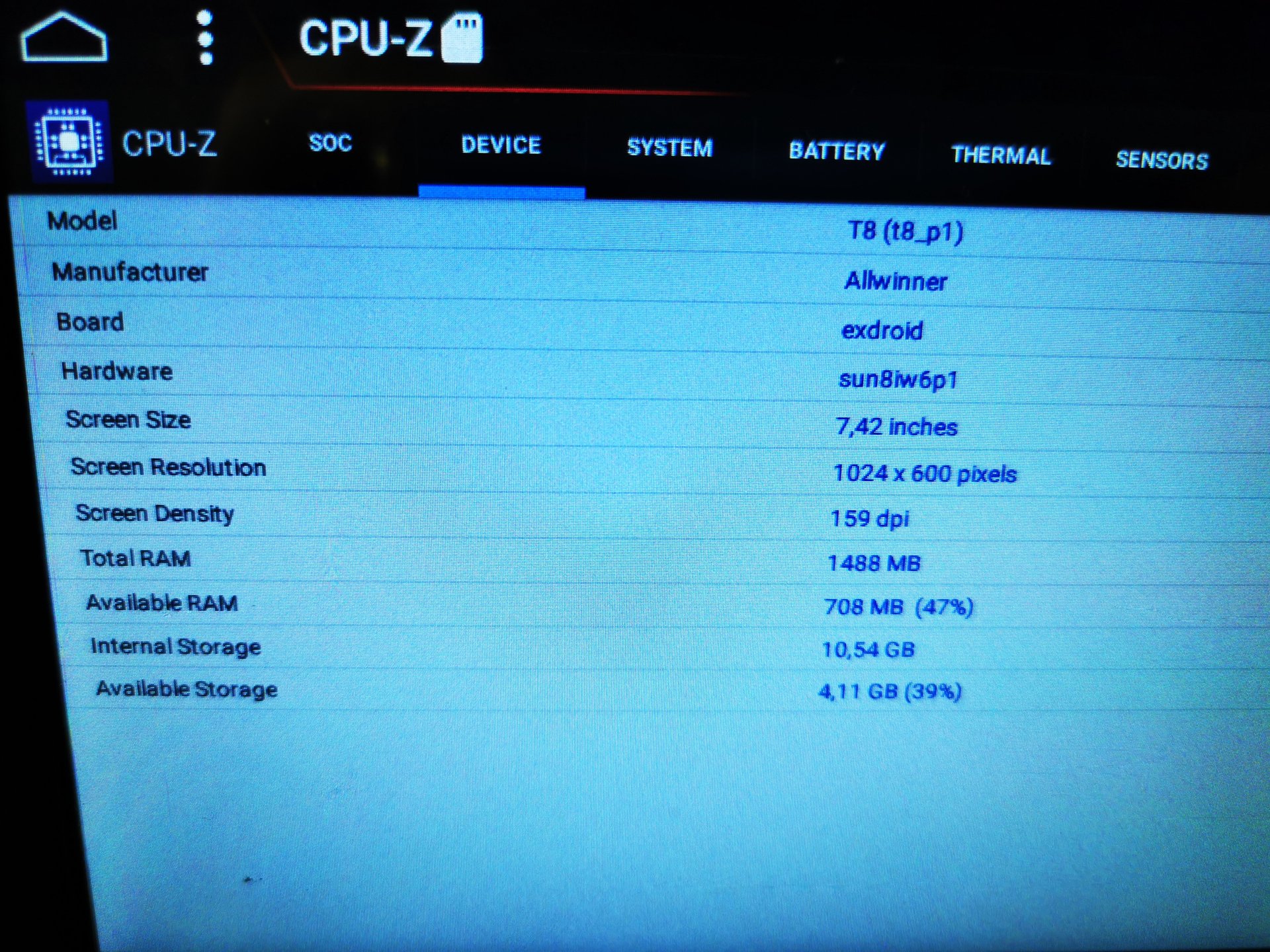

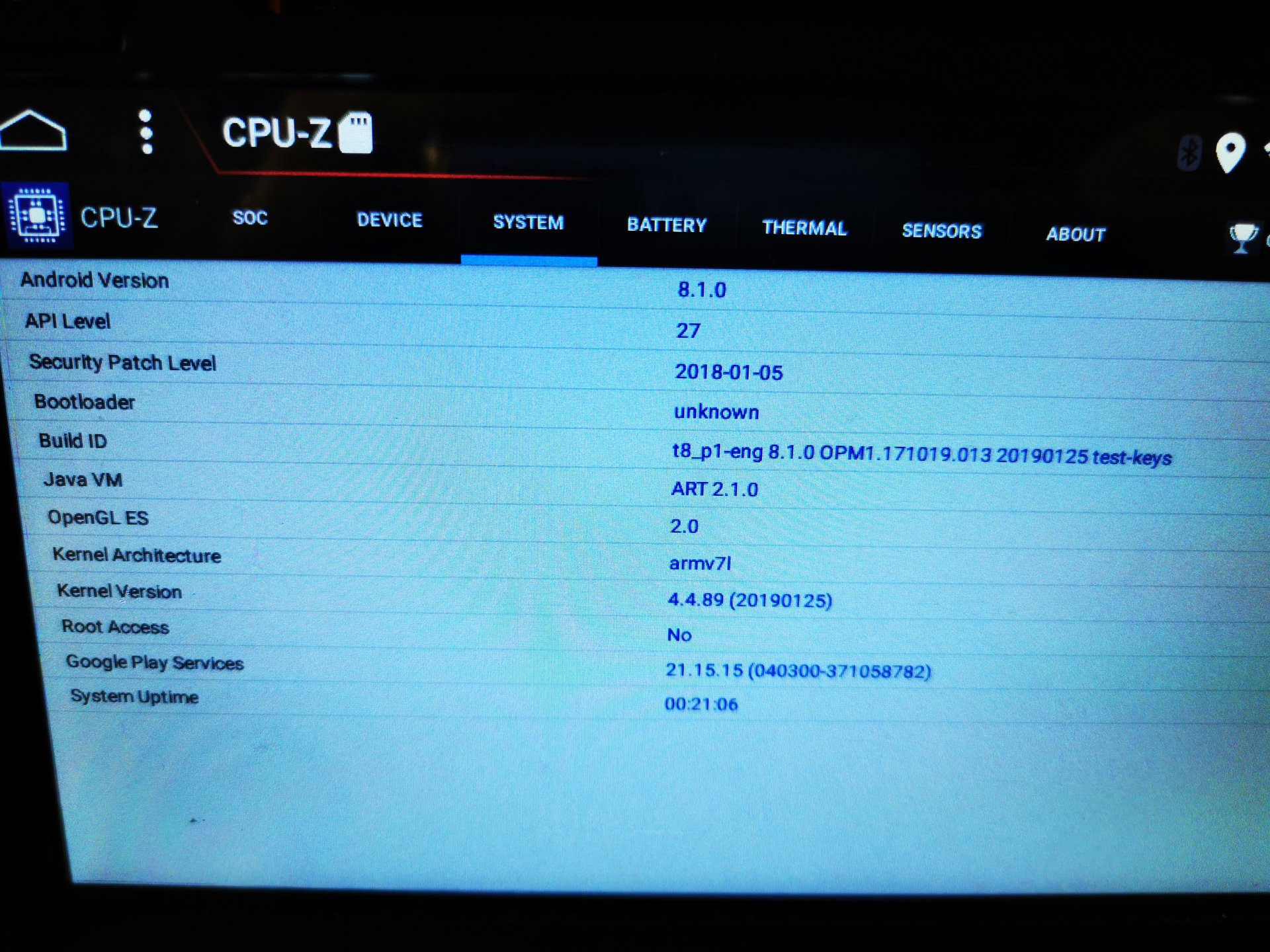

Könnte ein Pumpkin mit Allwinner T8 sein:
Pumpkin Android 8.0 Autoradio Radio für Audi A3 mit: Amazon.de: Elektronik



[Sputi87]

@RealZac wäre dann nicht das "Branding" von Pumpkin vorne auf der Blende?



[RealZac]

Ja, aben, deswegen "könnte".



[Sputi87]

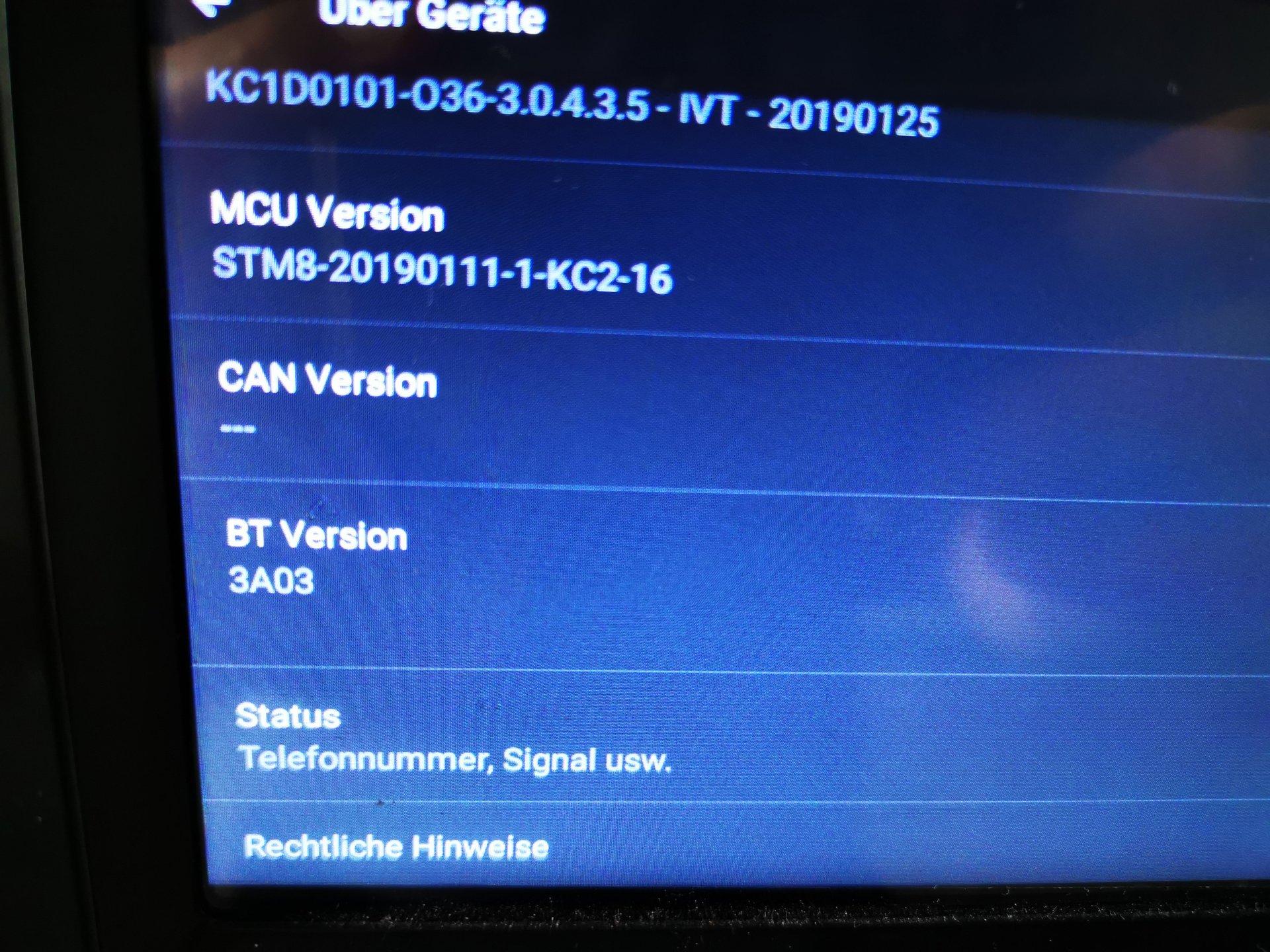

@RealZac meinst du ein Update könnte meine Probleme beseitigen? Kannst du mir vielleicht sagen, wie ich die richtigen Updates für mein Gerät suchen / finden kann?



[Woodman1965]

Allwinner T8, da sieht es schlecht aus mit Updates. Hatte bis vor drei Wochen auch noch eines. War dann aber doch froh, das ich das noch verkauft bekam.



[Sputi87]

Hmm schade. Zu meinem USB Problem hat niemand eine Idee?

Könnt ihr mir einen guten Onlineshop empfehlen, vielleicht auch ein Gerät für den A3? Die Optik des Gerätes fügt sich sehr gut in das Fahrzeug ein. Worauf sollte ich aktuell explizit drauf achten?



[Woodman1965]

Ist der USB Anschluss extern mit Kabelpeitsche oder Gerät? Das seh ich nicht. Anderen USB Stick probiert ?



[Sputi87]

@Woodman1965
Ich habe mehrere USB sticks ausprobiert. Manche haben auch eine farbige LED, die leuchtet sobald man sie in den PC steckt. Diese Leuchten nicht, wenn ich sie in den Usb Anschluss vom Radio stecke,trotz vorhandener Spannung.

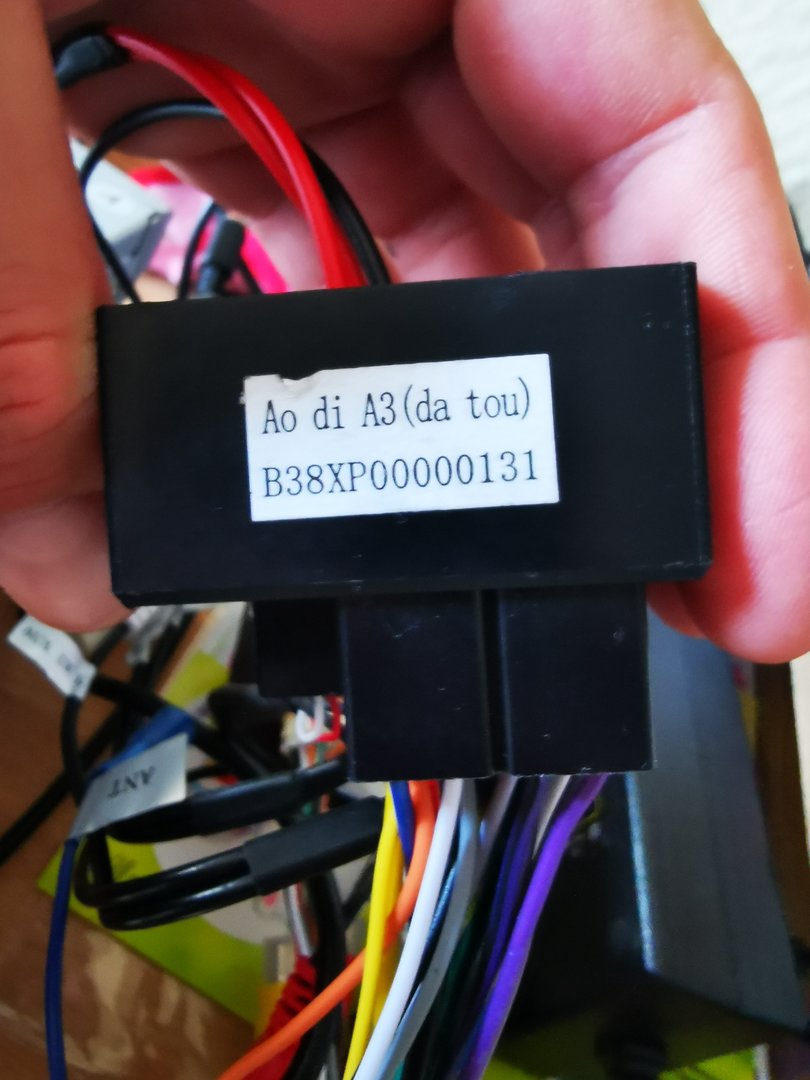

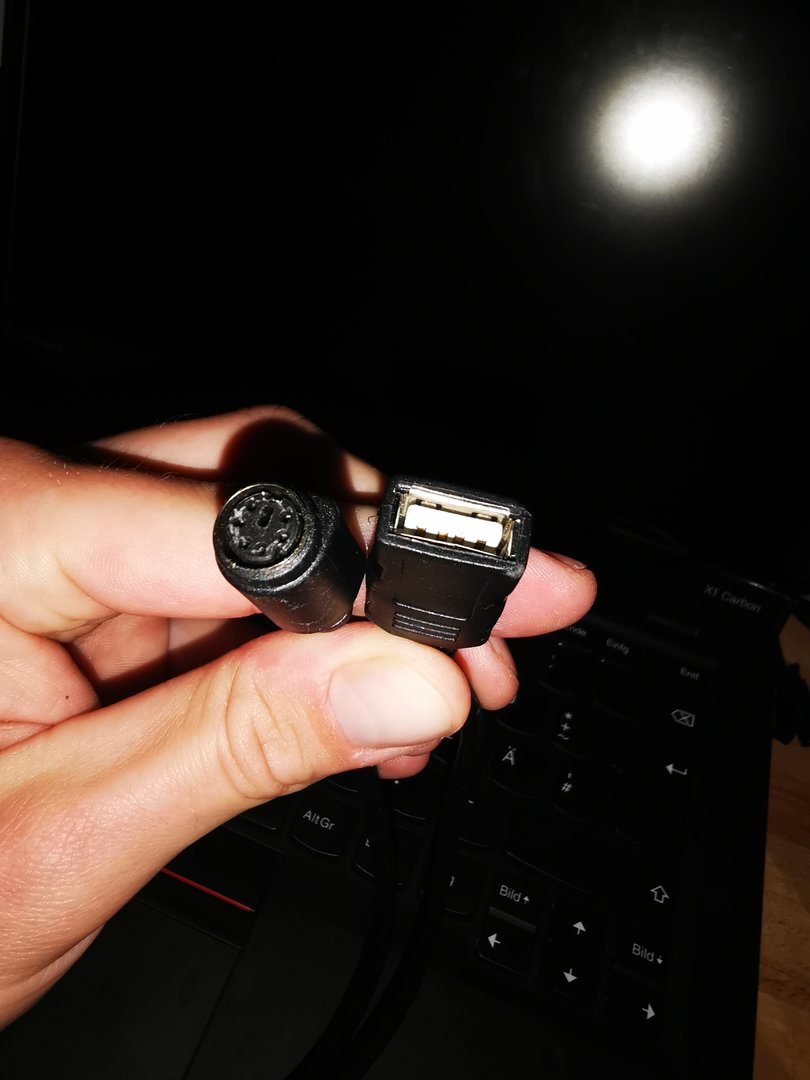

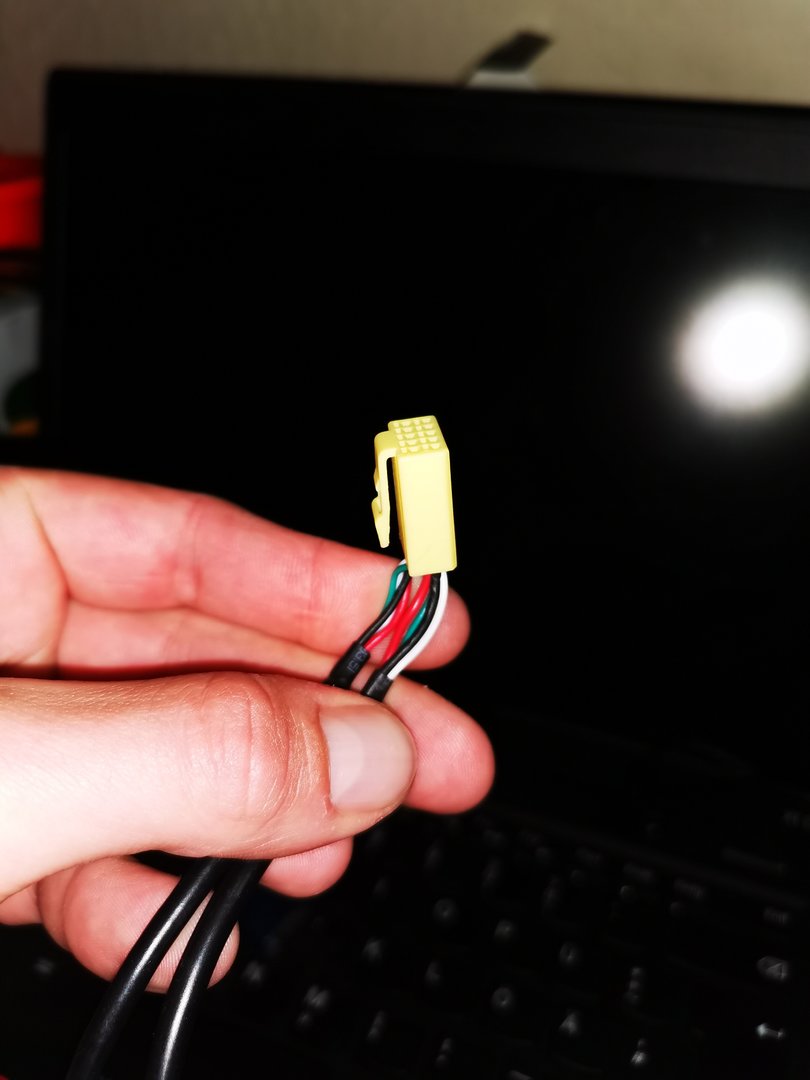

Am Radio wird das Kabel angesteckt. Von diesem Stecker gehen 2 Kabel ab. Einmal wie eine USb Verlängerung und einmal wie ein "s-video" Kabel. Siehe Fotos



[OUTI-Neuling]

@Sputi87
Hast Du das USB-Kabel (laut Schaltplan ist das die Position "D" vom Gerät) an der richtigen Buchse eingesteckt ?

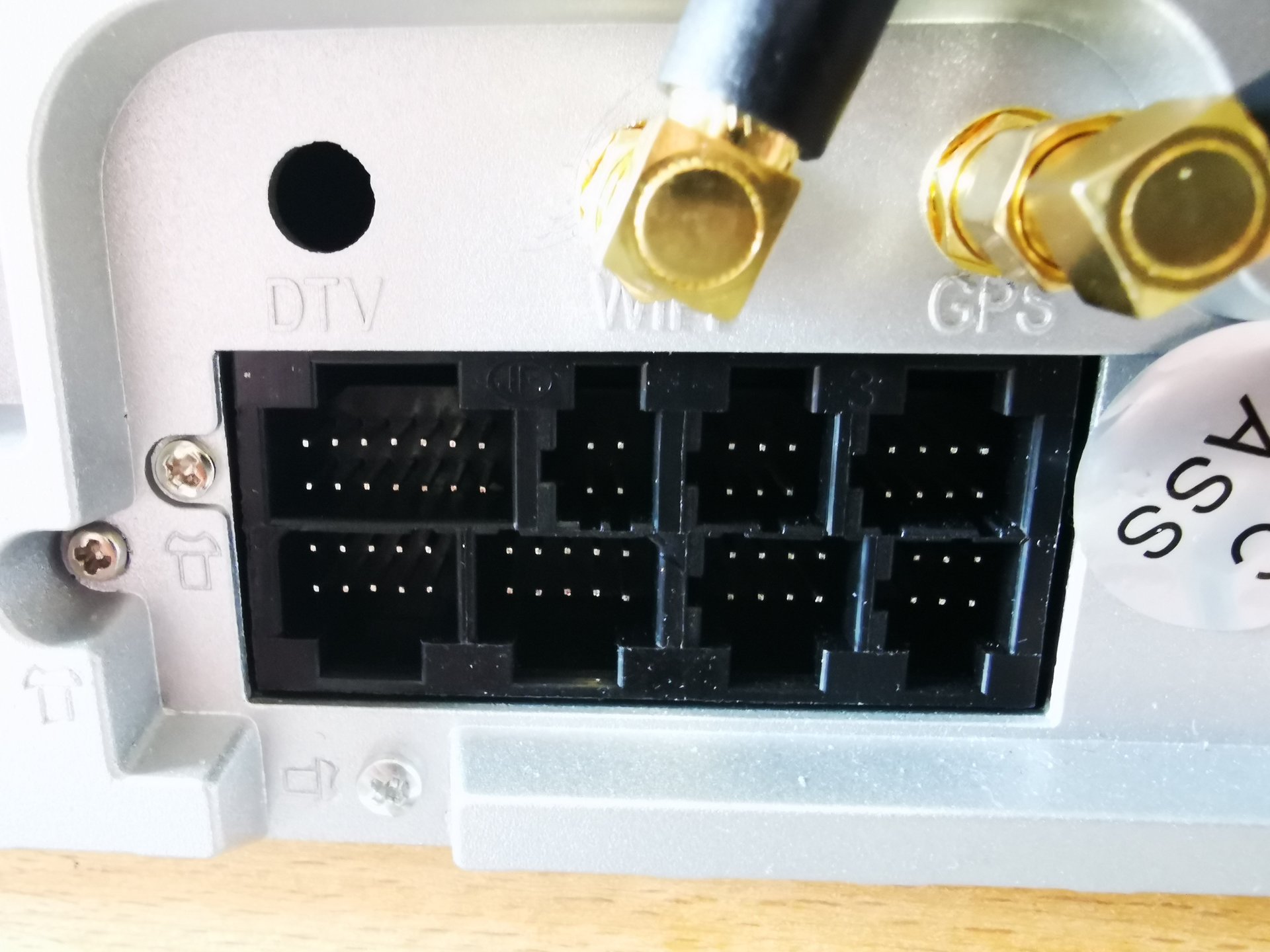

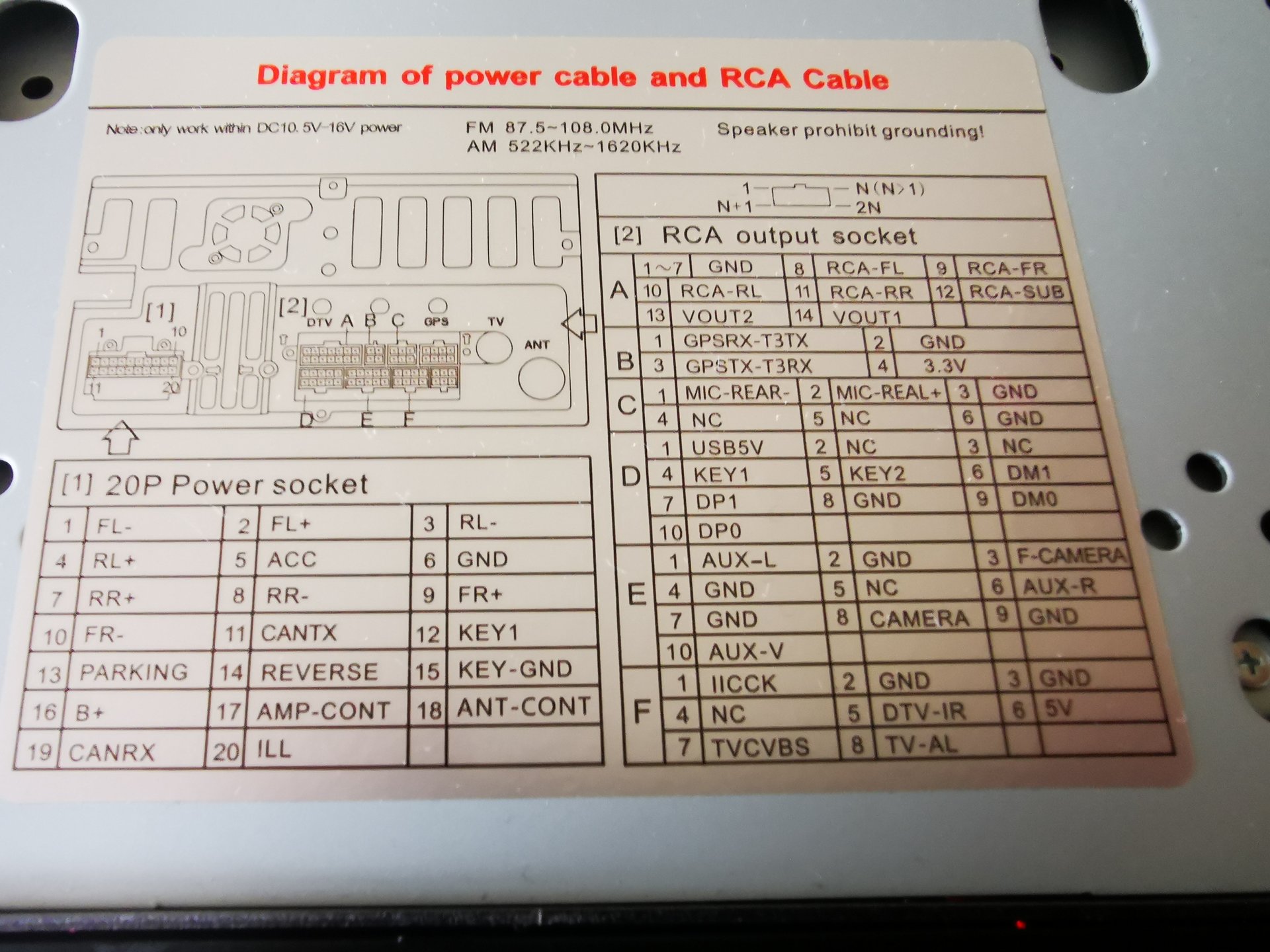

Die Anschlussbuchsen D + E sind ja beide 10 polig - siehe dazu auch das Diagramm oben auf dem Gerät.
Ansonsten mal die Steckerbelegung des 10-poligen Pfostensteckers mit dem Schaltplan zu D überprüfen.
In dem Steckplatz "D" werden auch KEY1 (D4) und KEY2 (D5) der LFB zur Verfügung gestellt.
Die Belegungen etc. zur der USB-Buchse findest du hier.
Vielleicht hilfts ja weiter.



[Sputi87]

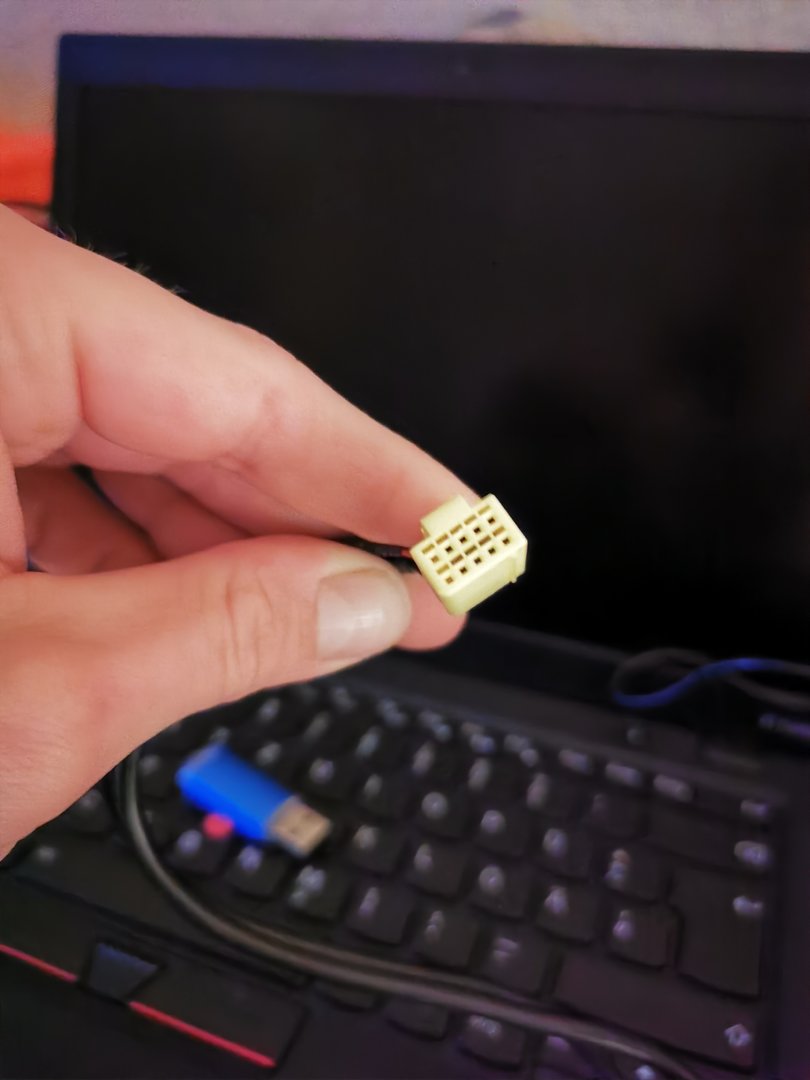

@OUTI-Neuling das ist wirklich sehr interessant was du schreibst! Der 10 Pol. Stecker ist so konfektioniert, sodass er nur in den Block D passt. An dem Stecker sind (ich bin gerade nicht nicht Zuhause um es ganz gewiss zu sagen) "D5" und "D10" nicht mit einer Ader bestückt und somit frei.

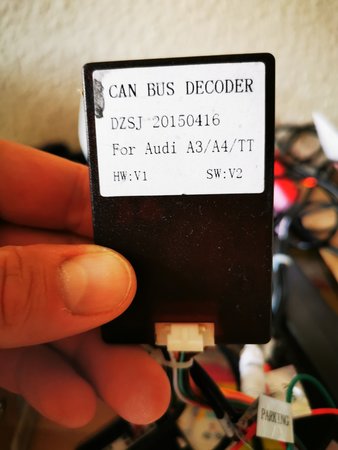

Für die Lenkrad Fernbedienung sollte doch eigentlich der Canbusdecoder zum Einsatz kommen, oder irre ich mich? Denn an dem besagten Stecker von Block D geht nur das Usb Kabel und dieser runde Stecker ab, sonst nichts weiter.
Und wenn ich mir die Belegung der einzelnen Usb Variationen anschaue, müsste doch bei D4 Masse Anliegen und nicht "Key1"?
Kann man pauschal sagen, das an den herkömmlichen "Key1" Anschlüssen bei allen anderen Radios eine gewisse Spannung anliegt, sobald das Radio eingeschaltet ist?



[OUTI-Neuling]

@Sputi87 also anhand der Beschriftung des Schaltbildes vom Radio sehe ich folgende USB-Anschluss-Pins im Block D:
(In den Klammern die (KABELFARBEN) = zum USB-Stecker/Buche)
D1 = USB 5V+ (ROT) D10 = DP0 (= D+ von USB1) D7 = DP1 (= D+ von USB2) (D+ = GRÜN)
D8 = USB-Masse (SCHWARZ) D 9 = DM0 (= D- von USB1) D6 = DM1 (= D- von USB2) (D- = WEISS)

Die Anschluss-Pins D1 + D8 teilen sich die beiden USB-Anschlüsse anscheinend (war früher in PC´s bei USB2.0 auch so).
Die Anschluss-Pins D2 + D3 sind wohl nicht belegt (NC).

KEY1 (D4) + KEY2 (D5) sind i.d.R die Bezeichnungen der Leitungen für analoge (Widerstand basierte) LFB und führen ca. +3 Volt gegen Masse (D8). Canbus-Decoder nur bei LFB die über den BUS laufen. Vielfach wird auch das analoge Signal vom Power-Stecker in den Decoder eingeführt um es dann weiter ans Radio zu senden.

Der runde Stecker ist mir auch ein Rätsel - evt. was fahrzeugspezifisches.

Jetzt bleibt nur die Frage offen, in wie die Pins in Block D gezählt werden (ist aus dem Bild nicht ersichtlich):

obere Reihe: 1-2-3-4-5 oder 1-3-5-7-9 oder 9-7-5-3-1 oder 5-4-3-2-1
untere Reihe: 6-7-8-9-10 oder 2-4-6-8-10 oder 10-8-6-4-2 oder 10-9-8-7-6



[Sputi87]

@OUTI-Neuling vielen Dank für dein Wissen ich werde das Gefühl nicht los, das der Stecker falsch belegt wurde mit den Kabeln.

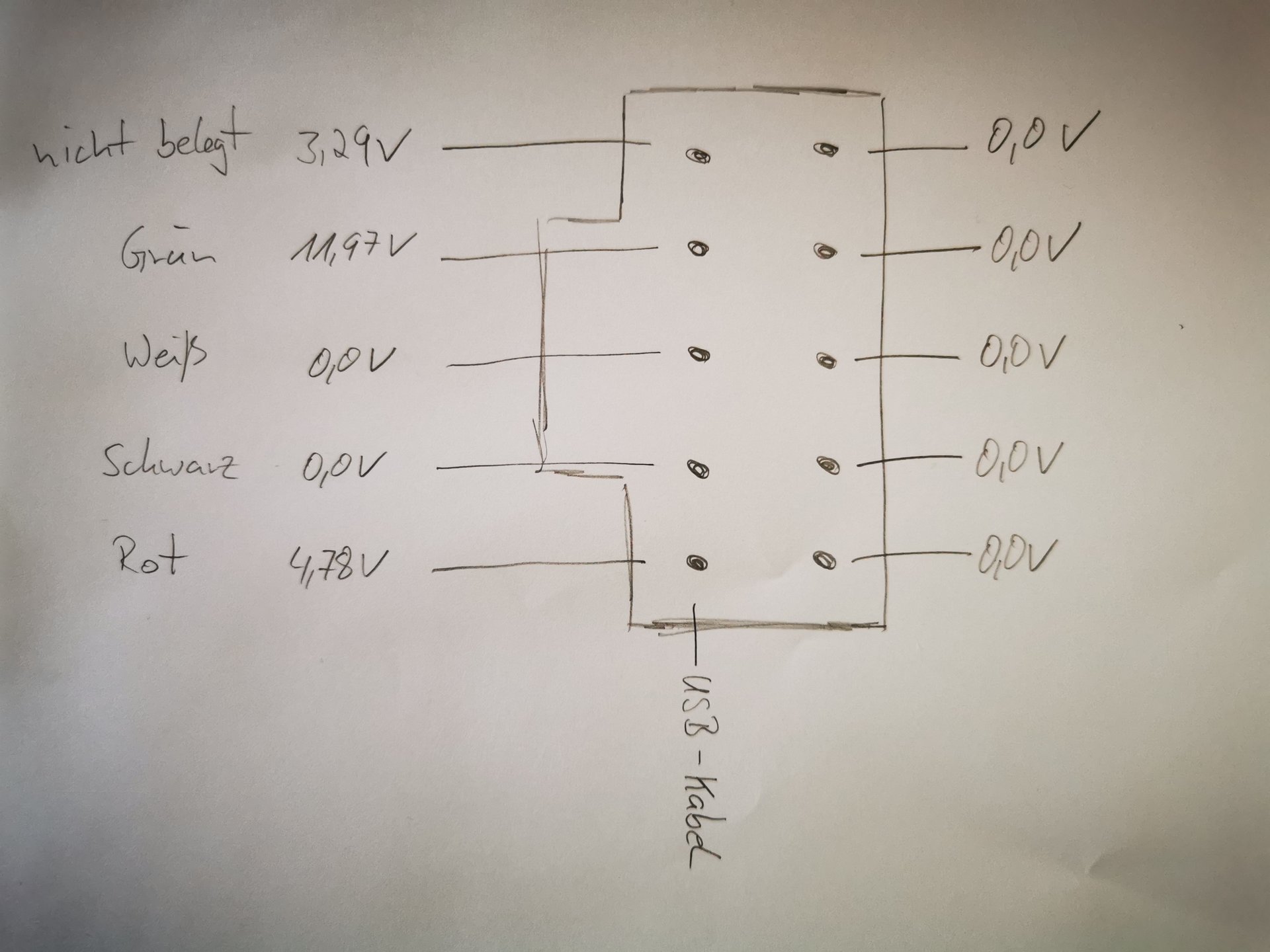

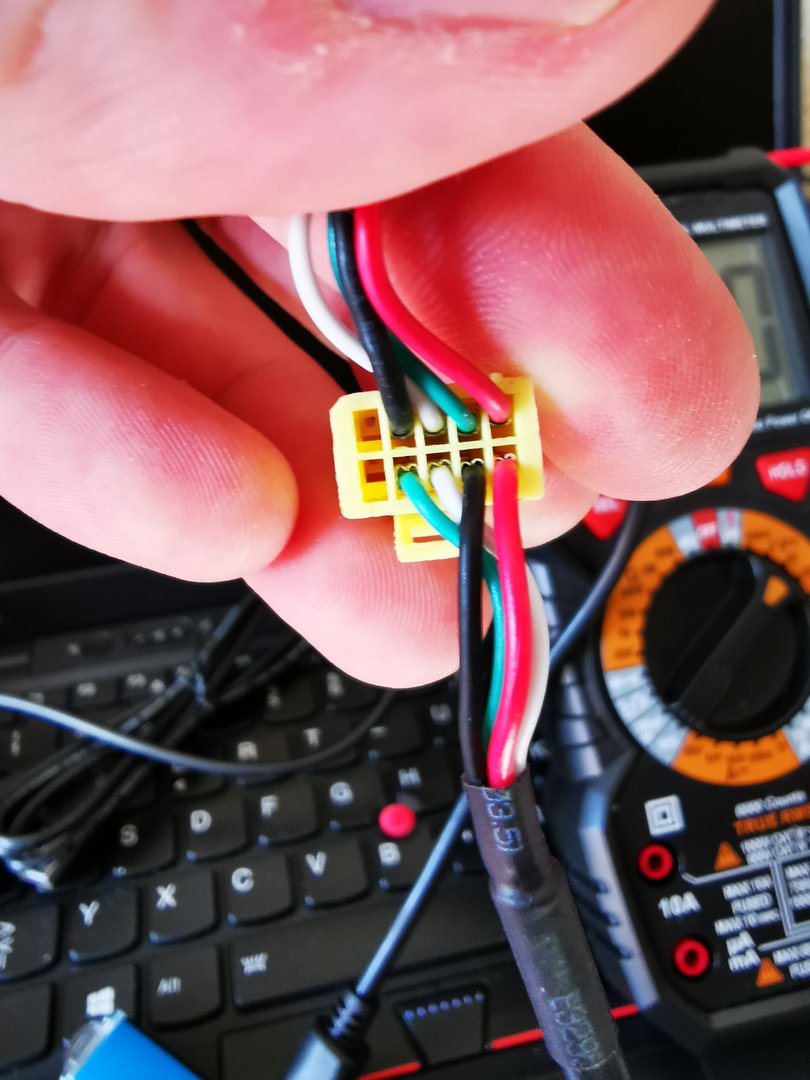

Auf den Bildern habe ich soebend mal gemessen, wo genau ich Spannung anliegen habe und wie der Stecker von den Kabeln her gesteckt ist.

Den heute gelieferten Dab+ Reciever erkennt er übrigens auch nicht... Also irgendwas ist hier wirklich krumm und schief



[Woodman1965]

Das wäre die nächste mögliche Fehlerquelle gewesen. Wenn das im Gerät gesteckt ist, könnte auch der Stecker von der Platine gerutscht sein.
Auf jeden Fall hat dich der Verkäufer nicht korrekt über das Gerät informiert.



[Sputi87]

@Woodman1965 Damit hast du leider Recht... Der Verkäufer hat zwar Rücknahme etc ausgeschlossen, allerdings ist der Handel über den Eba... Käuferschutz abgedeckt... Würde an sich auch erklären, wieso das Radio noch die Schutzfolie auf dem Display hat und sonst keine Gebrauchsspuren...
Sollten die Kabel nur falsch gesteckt sein, wäre es ein Schnäppchen... Denn sonst läuft es vorerst wirklich flüssig... Zumindestens gerade Zuhause



[Woodman1965]

Da er sagte, das Gerät funktioniert einwandfrei, hat er dich getäuscht. Da zieht das Argument mit "keine Rücknahme" nicht.



[OUTI-Neuling]

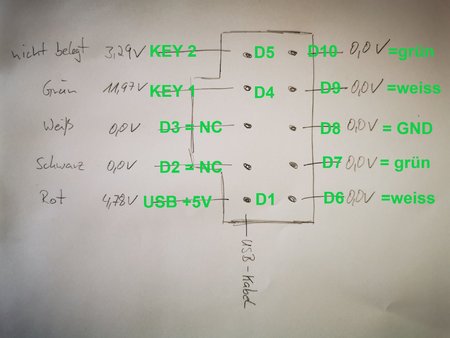

@Sputi87 Hab Dir mal auf deinem Messprotokoll die Nummern der PINs eingetragen.
(Es kann allerdings noch sein, das D6+D7 und D9+D10 je nach Zählrichtung zu tauschen sind.)
USB-5Volt (D1) und USB-Masse (D8) stimmt auf jeden Fall.
Auffällig ist allerdings noch das an KEY1 fast 12 V anstatt 3 - 3,3V anliegen.
(Am Power-Socket liegt auf PIN 12 ja ebenfalls der KEY 1 - messe auch mal da die Spannung nach.)
Da aktuell ja vom USB-Stecker das grüne Kabel (D+) mit KEY1 verbunden ist, haust du statte 12 V in Richtung USB-Datenbus !!

Jetzt bleibt Dir nur noch das komplette Auspinnen des Steckers übrig und die Kontakte dann richtig angeordnet wieder einzupinnen.
Den runden Stecker kannst du ja erst mal weg lassen und nur die USB-Buchse neu in den Stecker pinnen.



[OUTI-Neuling]

@Sputi87 Habe noch was gefunden zu dem Radio.

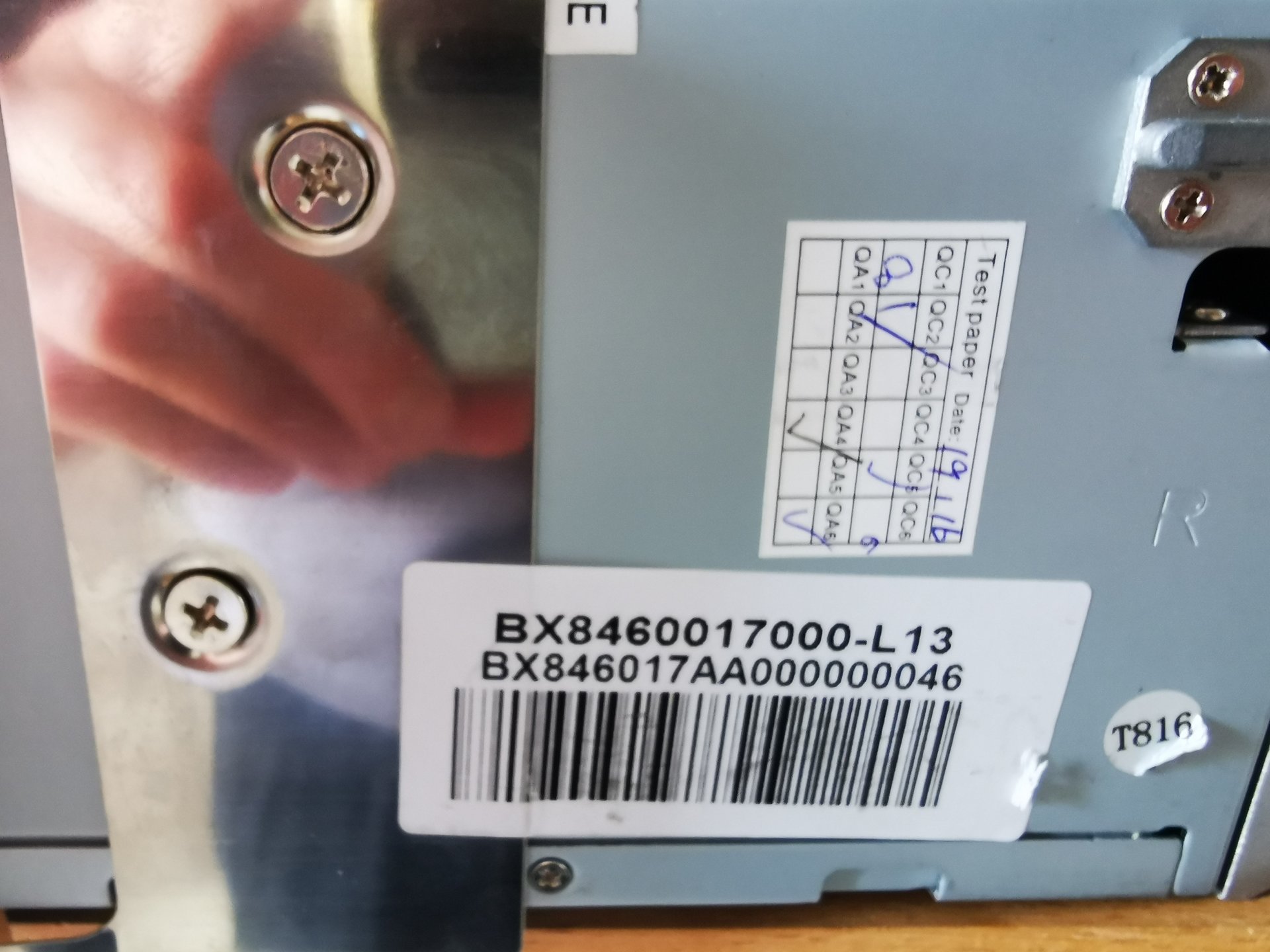

Anhand des Seriennummern-Aufklebers könnte es sich um ein BOSION Gerät handeln - hier die VK- Anzeige eines neueren Gerätes. Aber die Bilder zu den Kabeln und zur Steckerbelegung des Power-Steckers und die gesamte Beschreibung aus den VK-Anzeigen könnten Dir ja auch noch weiter helfen.

Hier gibt es wohl das passende doppelte USB-Kabel - ohne Gewähr das die Pins stimmen. Der lose braune Draht ist KEY2.
Eine POWER-Kabel 20 Pin auf ISO (ohne CANBUS dazwischen) dürfte dieses hier sein. Anhand der Bilder lässt sich die Bedeutung der losen Leitungen über die Kabelfarben zuordnen. Die ISO Stecker sind ja genormt.



[OUTI-Neuling]

Falls die Links nicht mehr funktionieren - dann dort nach BOSION Official Store suchen und sich durchklicken.



[Sputi87]

@OUTI-Neuling Ich danke dir für deine superklassehilfe!
Das Umpinnen des Steckers nach deiner Anleitung hat funktioniert und das Gerät erkennt die Usb Sticks und Spielt alles ab
Die Dab+ Box hat er leider nicht erkannt, wobei ich davon ausgehe, daß diese defekt war. Morgen müsste die neue ankommen und dann teste ich diese oder nutzt eine Dab Box irgendwie einen 5 pol. Anschluss? Dazu finde ich leider auch keine plausible Antwort?

Bei den Links zu Aliex.... Frage ich mich eins, selbst wenn es dort ein doppel USB Kabel geben sollte, kann es doch laut dem Anschluss bei meinem Gerät nicht Möglich sein zwei USB Kabel zu betreiben, außer Sie teilen sich den 5V Anschluss und den Masseanschluss. Theoretisch nutzt man beide ja nie gleichzeitig.
Theoretisch kann ich so doch ein Usb Verlängerungskabel nehmen und die beiden Datenleitungen selbst einpinnen an die freien beiden Pins und 5V + Masse mit dem anderen verbinden. Somit währen doch beide möglichen Usbhosts genutzt, oder denke ich dabei wieder zu einfach?
