Hallo zusammen,
kleiner Werstattbericht
Ich habe es nicht lassen können und mir trotz der Warnung und den Bildern von Timo (siehe sein Post weiter oben) die Wicked Chili Dockingstation bestellt.
Oh Wunder, der Stecker steht tatsächlich zu weit raus...
Zurückschicken wollte ich nicht, daher habe ich das Dock mal aufgeschraubt und geguckt, ob da nicht was geht. Tut es
Hier sieht man, warum der Stecker so weit nach oben rausguckt. Der sitzt auf zwei "spacern", in die die Schräubchen zur Befestigung der Platine hineingeschraubt sind.
Da drunter ist aber noch ganz gut Platz.... Um genau zu sein, ist das exakt der Abstand, um den der Stecker zu weit oben rausguckt.
Also auseinandergebaut - sind ja nur zwei Schräubchen:
Nach einer kurzen Begegnung mit dem Dremel sieht es zwar nicht mehr so schön aus, dafür ist die Platine jetzt einen halben Zentimeter tiefergelegt. Ich habe ein bisschen was von der Struktur stehen gelassen, damit das Teil nicht seine gesamte Steifigkeit verliert. Die hässliche Delle links hinten musste ich machen, weil auf der Platine ein schlecht ausgeführter Lötkontakt an dieser Stelle zusätzlichen Platz brauchte.
Sitzt, passt, wackelt und Luft hat's auch Ich konnte tatsächlich das bisschen Rest, was von den Spacern noch übrig war, mit einem dünnen Bohrer durchbohren und die Platine wieder mit den original-Schrauben festdrehen. Eigentlich hatte ich erwartet, hier mit Kleber arbeiten zu müssen, aber es geht auch so.

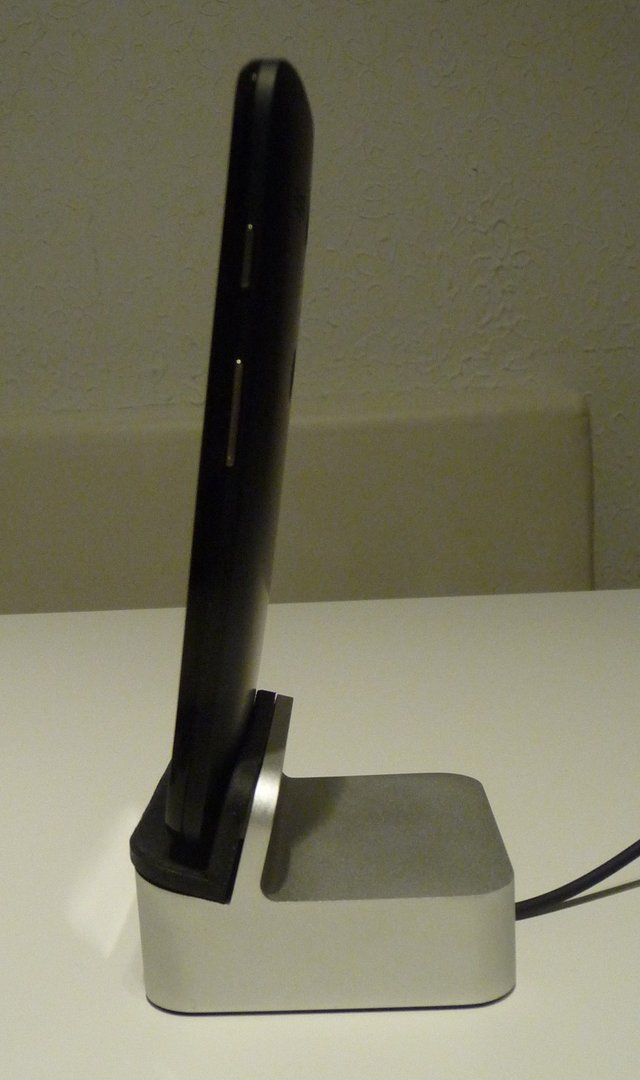

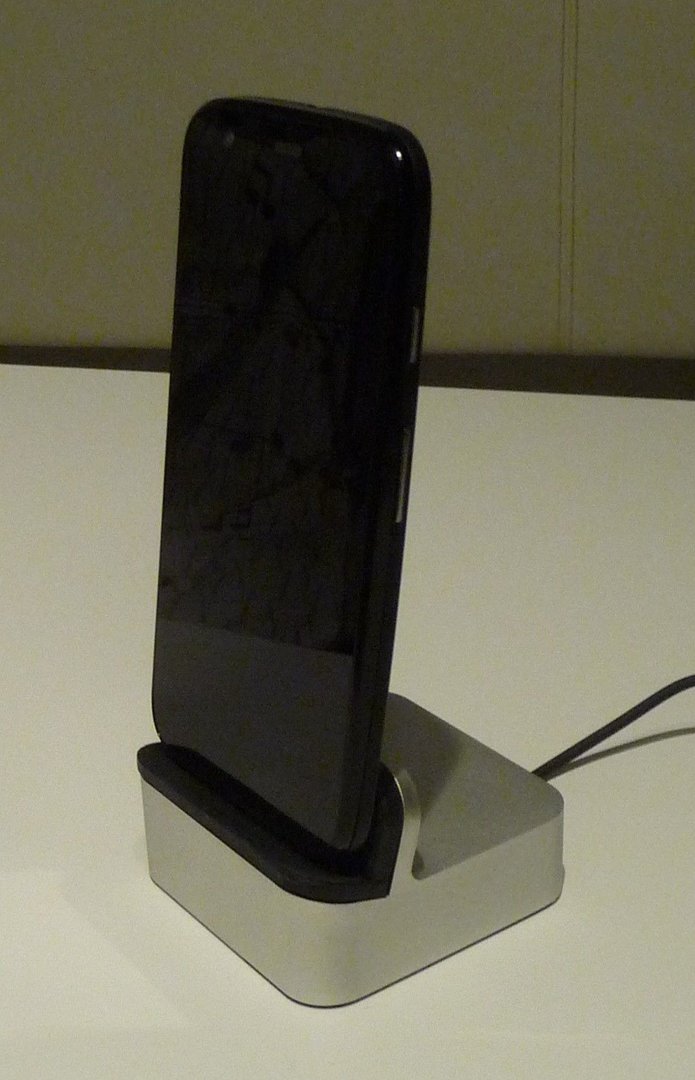

Dann alles wieder zusammengebaut und voilá - das sieht doch brauchbar aus:

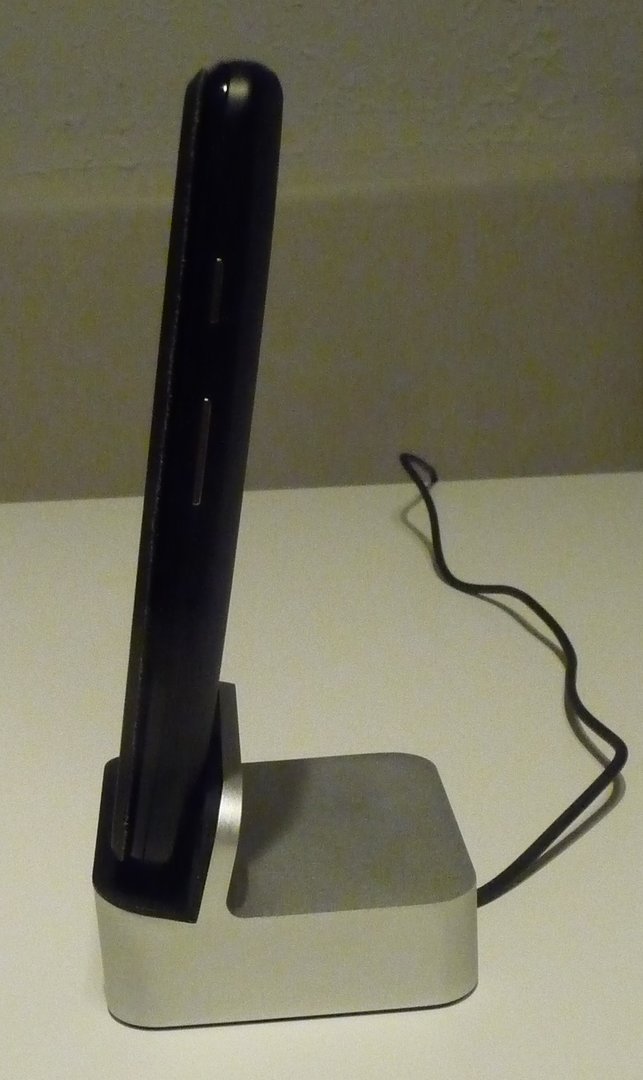

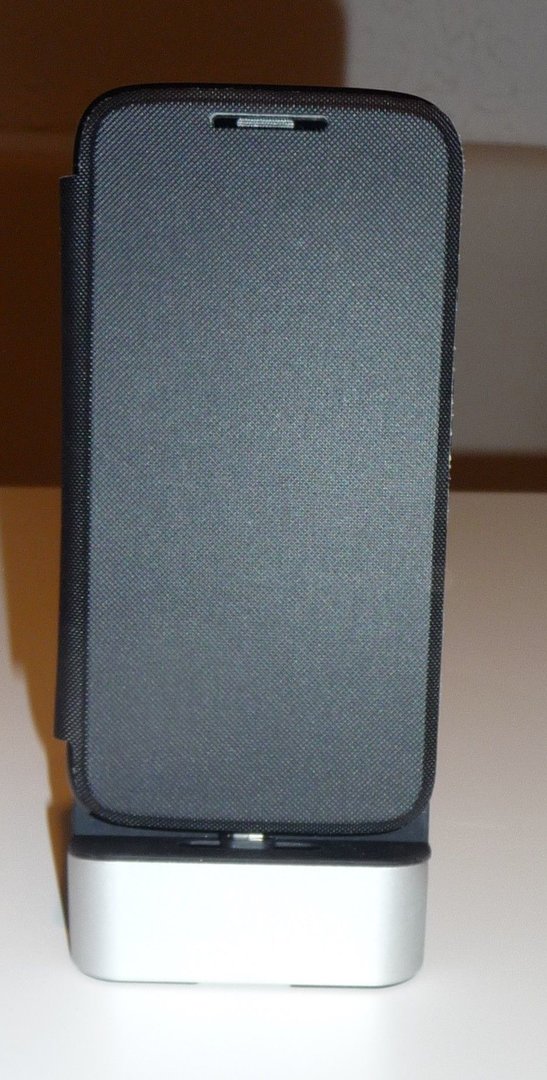

Die Federungsmechanik um den Stecker herum hat nun auch endlich die Funktion, für die sie gedacht war. Die Hülle drückt sie nach unten und so kann das MG auch mit Cover auf der Station geladen werden.
Zu guter letzt habe ich dann noch die Widerhaken aus dem USB-Steckerchen ausgebaut (eher ausgebrochen
) - das MG geht zwar nicht ganz ohne Kraftaufwand auf die Station und beim abnehmen muss man die Station trotzdem noch festhalten, aber es geht deutlich einfacher als vorher.
So long,
beste Grüße,
GL
Und weils sein muss: Ich habe hier nur meine Vorgehensweise beschrieben und übernehme keine Haftung an euren Geräten, wenn ihr das nachmachen wollt.
kleiner Werstattbericht
Ich habe es nicht lassen können und mir trotz der Warnung und den Bildern von Timo (siehe sein Post weiter oben) die Wicked Chili Dockingstation bestellt.
Oh Wunder, der Stecker steht tatsächlich zu weit raus...
Zurückschicken wollte ich nicht, daher habe ich das Dock mal aufgeschraubt und geguckt, ob da nicht was geht. Tut es
Hier sieht man, warum der Stecker so weit nach oben rausguckt. Der sitzt auf zwei "spacern", in die die Schräubchen zur Befestigung der Platine hineingeschraubt sind.
Da drunter ist aber noch ganz gut Platz.... Um genau zu sein, ist das exakt der Abstand, um den der Stecker zu weit oben rausguckt.
Also auseinandergebaut - sind ja nur zwei Schräubchen:
Nach einer kurzen Begegnung mit dem Dremel sieht es zwar nicht mehr so schön aus, dafür ist die Platine jetzt einen halben Zentimeter tiefergelegt. Ich habe ein bisschen was von der Struktur stehen gelassen, damit das Teil nicht seine gesamte Steifigkeit verliert. Die hässliche Delle links hinten musste ich machen, weil auf der Platine ein schlecht ausgeführter Lötkontakt an dieser Stelle zusätzlichen Platz brauchte.
Sitzt, passt, wackelt und Luft hat's auch
Ich konnte tatsächlich das bisschen Rest, was von den Spacern noch übrig war, mit einem dünnen Bohrer durchbohren und die Platine wieder mit den original-Schrauben festdrehen. Eigentlich hatte ich erwartet, hier mit Kleber arbeiten zu müssen, aber es geht auch so.
Dann alles wieder zusammengebaut und voilá - das sieht doch brauchbar aus:
Die Federungsmechanik um den Stecker herum hat nun auch endlich die Funktion, für die sie gedacht war. Die Hülle drückt sie nach unten und so kann das MG auch mit Cover auf der Station geladen werden.
Zu guter letzt habe ich dann noch die Widerhaken aus dem USB-Steckerchen ausgebaut (eher ausgebrochen
) - das MG geht zwar nicht ganz ohne Kraftaufwand auf die Station und beim abnehmen muss man die Station trotzdem noch festhalten, aber es geht deutlich einfacher als vorher.So long,
beste Grüße,
GL
Und weils sein muss: Ich habe hier nur meine Vorgehensweise beschrieben und übernehme keine Haftung an euren Geräten, wenn ihr das nachmachen wollt.
