Erisin ES6732SN: Ersteinbau in Seat Leon

[DerKomtur]

Das 12 Jahre alte Naviradio im Seat Leon MK3 will ich durch ein Android Radio ersetzen.
In den ersten Modelljahren wurde das Mediacenter MIB1 mit 5,8" Display verbaut.
Später kam das MIB2 mit 6,5"-Display., dann ein 8"-Display.
Die CPU mit DVD-Player und Navidaten befindet sich im Handschuhfach.

Heute kam das ES6732SN, leider noch ohne bestelltes Verlängerungkabel von der CPU.
Ich habe das Radio mal provisorisch mit dem kurzen 52poligen CANbus-Kabel angeschlossen, geht aber nicht an.
Dauerplus liegt am Radio an, ich vermute, es liegt am fehlenden ACC, das nicht richtig durchgeschleift wird.

Hat jemand ähnliche Erfahrungen?
Hat vielleicht schon mal jemand am Seat Leon, oder Golf-7 so ein Umbau durchgeführt?



[DerKomtur]

Verlängerungskabel endlich eingetroffen, Radio geht aber immer noch nicht an.

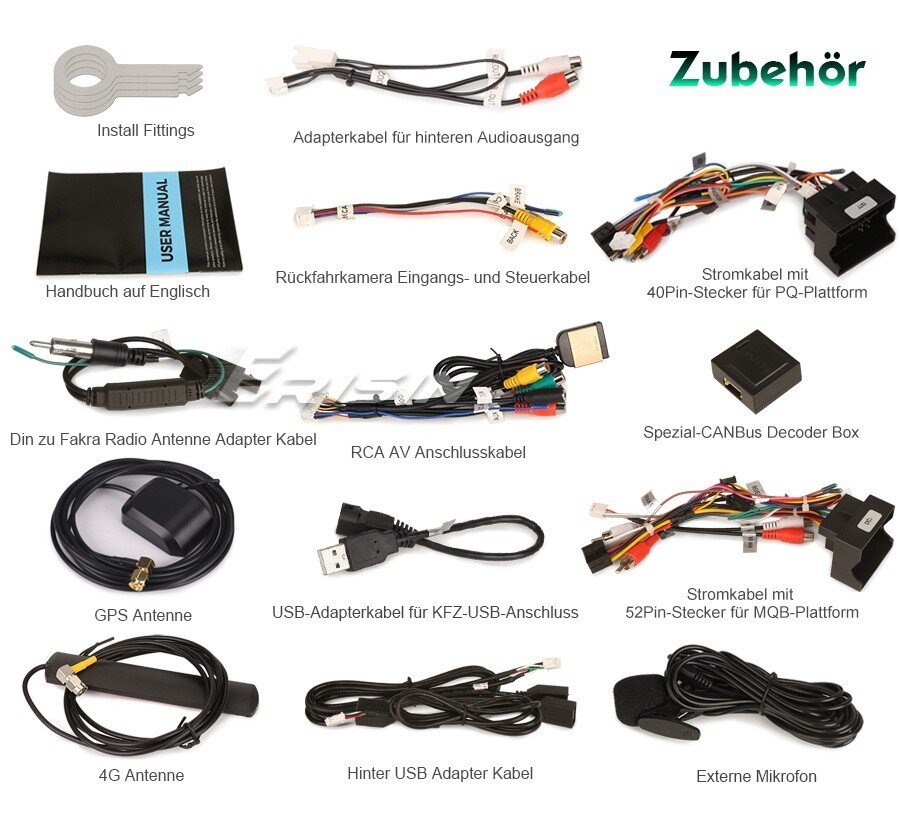

Dabei ist ein Kabel Quadlock-40Pin und ein Quadlock-52Pin. Der 52Pin passt und es wird 12V und ACC auch durchgeschleift.

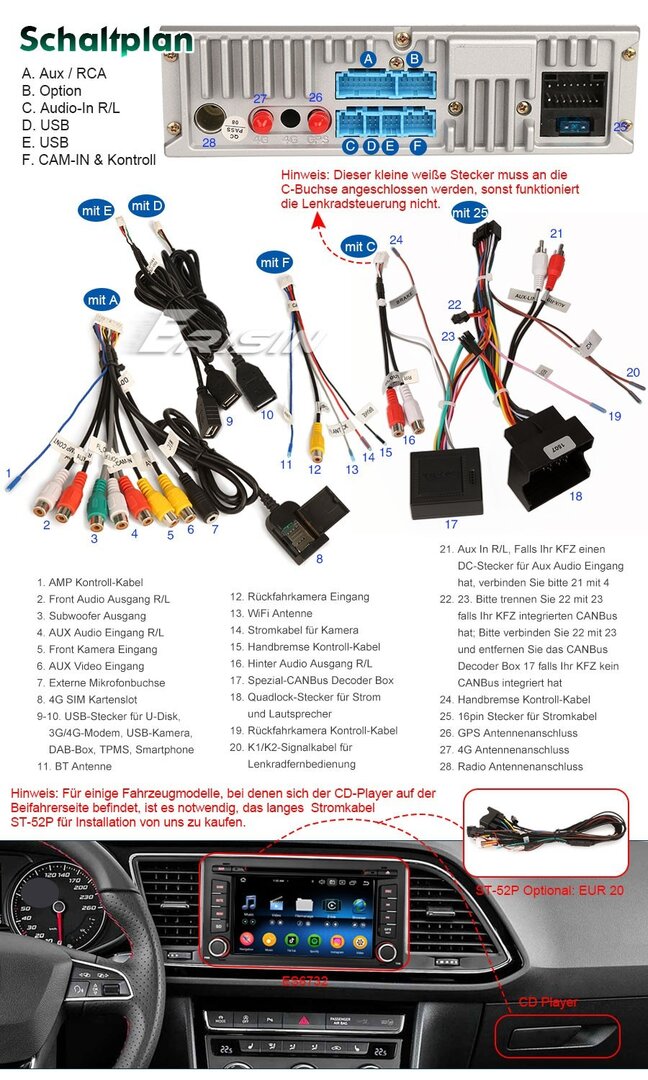

Bin im Kontakt mir dem Verkäufer, der meint es müßte der CAN-Bus-Decoder mit dran (habe ich) oder wenn kein CAN-Bus vorhanden ist, soll ich Pin 22+23 verbinden. Diese Steckverbindung gibts aber nur beim 40poligen Stecker.
Bin mir jetzt nicht absolut sicher ob mein Seat Leon MK3 im ersten Modelljahr 2012 schon CAN-Bus hatte, tendiere aber zu Ja. Ich probiere mal beide Möglichkeiten aus.



[Kallimeister]

Du kannst den 40poligen Stecker nehmen und damit das Radio in Betrieb nehmen.
(Dabei drauf achten dass Dauerplus und Zündungsplus richtig durchgeführt sind.)

Alle grundlegenden Funktionen hast du damit.

Spezielle Funktionen wie zb Lenkrad-Tasten benötigen den Stecker mit Can-Bus.



[DerKomtur]

Der 40polige Stecker hat auch mechanische Differenzen.
Ich habe mal versucht das Radio am Labornetzteil in Betrieb zu nehmen.
Mit ACC nimmt sich das Radio 200mA aber am Display tut sich nichts.
Ohne ACC fällt der Strom nach ca. 10s auf Null, das wäre genau das Verhalten von einem Radio das mit Zündung an und aus geht. Beim Drücken der Reset-Taste fällt der Strom auch kurz auf 0mA, dann wieder auf 200mA.
Das Radio scheint zwar irgendwie zu "leben" aber nichts zu zeigen.
Ich kann mir noch nicht so recht vorstellen das es noch ein Kriterium braucht um einen Android-Rechner nur mal zu starten.



[Kallimeister]

Das klingt wirklich sehr merkwürdig.

Ich kann mir noch nicht so recht vorstellen das es noch ein Kriterium braucht um einen Android-Rechner nur mal zu starten.

Hat das Gerät einen An/Aus Schalter für das Display ?



[swa00]

Ich habe mal versucht das Radio am Labornetzteil in Betrieb zu nehmen.

Dazu ein Gedanke :
Ich habe hier auch so ein HUD Teil auf dem Schreibtisch liegen - ( für AA Entwicklung)

Meines benötigt allerdings i.d.R. ein Dauerplus UND eine Triggerleitung (wenn nicht schon gebrückt) - oder ein gültiges CAN-Bus Signal.



[DerKomtur]

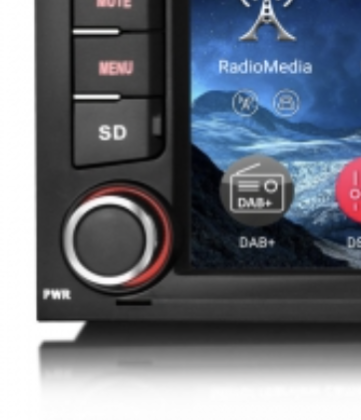

Hat das Gerät einen An/Aus Schalter für das Display ?

Ja sieht so aus.
Das ist das Modell
8-Kern 64GB Android 14 GPS Autoradio Navi DVD für Seat Leon DAB+CarPlay BT DTV-T | eBay.de

Meines benötigt allerdings i.d.R. ein Dauerplus UND eine Triggerleitung (wenn nicht schon gebrückt) - oder ein gültiges CAN-Bus Signal.

Danke, das wäre ein Ansatz, nur welches Signal wäre das...
CANbus-Decoder steckt dran und ich gehe davon aus, wenn der 52polige Stecker eingehängt ist sollte alles "relevante" vorhanden sein.



[Kallimeister]

Wenn du schon ein Labornetzteil hast dann versuche folgende Herangehensweise.

Die Steckerverbindung 22-23 verbinden und CAN-BUS entfernen.
(Im Fahrzeug 22-23 trennen und CAN-BUS anschließen)
Dann PLUS und MINUS anschließen.
Anschließend noch PLUS auf Zündung (ACC)

Dann muss das Gerät hochfahren und starten.

Defektes Gerät natürlich ausgeschlossen.
