    Galaxy Note 3 SM-N9005 Reparaturanleitung

    Willkommen in der heutigen Bastelstube. Heute lernen wir, wie wir unser neues Galaxy Note 3 :wubwub: auseinander- und wieder zusammenbauen, sodass es anschließend auch noch funktioniert.

    Hierbei übernehme ich natürlich keine Haftung für Schäden, die an Eurem Handy entstehen können. Lest euch die Anleitung gut durch, bevor ihr Euer Handy zerlegt, dann sollte auch nichts passieren.

    Jeder, der zwei linke Hände, keine Geduld oder keine ruhige Minute hat, sollte die Finger davon lassen und es lieber jemandem überlassen, der Ahnung davon hat!

    Mit gutem Werkzeug kann man vieles richtig machen! Mit schlechtem und billigen Werkzeug kann man vieles kaputt machen oder sich unnötig die Nerven aufreiben... Von daher empfehle ich euch natürlich nur qualitativ hochwertiges Werkzeug zu nutzen oder günstiges!! Aber bitte kein BILLIGES :thumbdn:

    Los gehts:

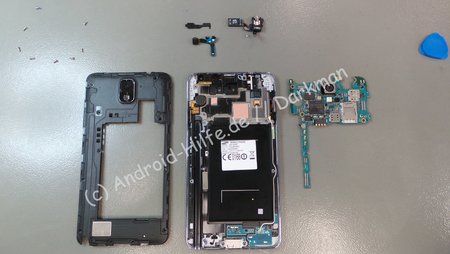

    (Bild 1)
    229423d1375792627-anleitung-reparaturanleitung-galaxy-s4-gt-i9500-gt-i9505-s3_dis_001.jpg
    (klick mich und ich werde groß)

    Benötigtes (ich empfehle es zumindest!!) Werkzeug:
    - Erdungsband
    - Handschuhe (nicht zwingend, aber zu empfehlen)
    - Wiha Phillips-Schraubendreher PH00 x 40 oder PH000x40
    - Plektron- oder Plastikhebel-Werkzeug
    - saubere und fusselfreie Unterlage

    Das Erdungsband solltet ihr nutzen, um euer geliebtes Handy nicht durch elektrostatische Ladungen zu zerstören. Außerdem vorher bitte den Strickpulli ausziehen, kurz an die Heizung fassen um zu Entladen und den Kaffee >weeeeeiiiiit< weg stellen!

    Ich gehe jetzt einmal davon aus, dass jeder, der sein Handy zerlegen kann, vorher in der Lage ist, seine microSIM Karte, die microSD, den Akkufachdeckel, den Stift und den Akku zu entfernen.


    (Bild 2)
    (klick mich und ich werde groß)

    Das Objekt der Begierde findet man im obigen Bildchen :)



    (Bild 3)
    (klick mich und ich werde groß)

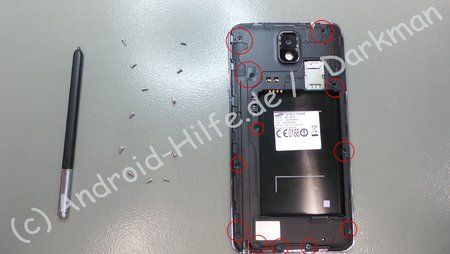

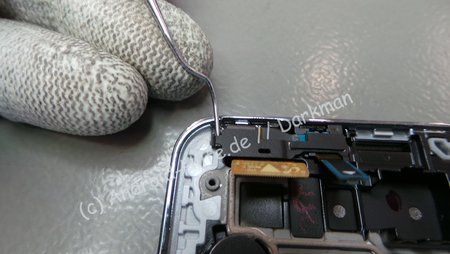

    Alle Kreuzschrauben (12 Stück) mit dem Schraubendreher lösen und am besten in der Nähe sauber platzieren.

    Des Weiteren spätestens jetzt den Stift aus dem Gehäuse entfernen.



    (Bild 4)
    (klick mich und ich werde groß)

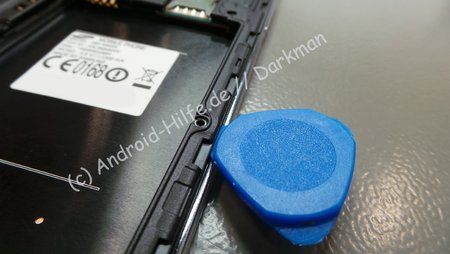

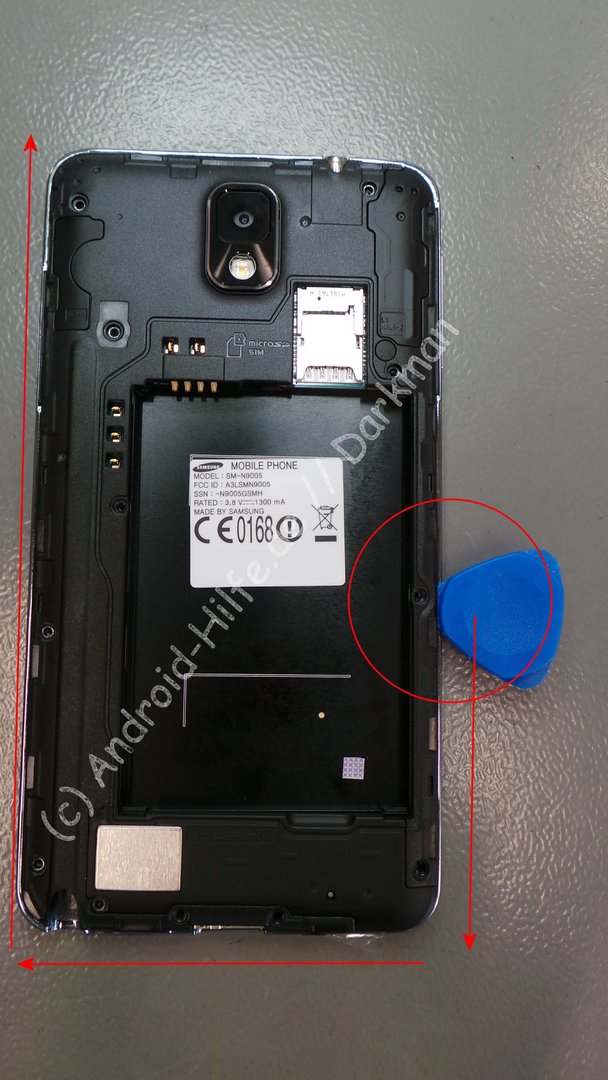

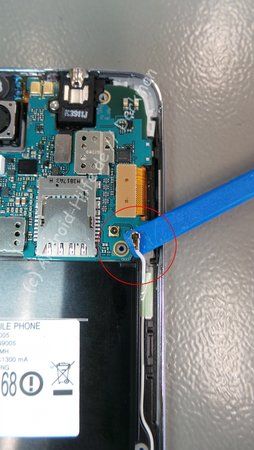

    Wir fangen rechts etwa in der Mitte an und arbeiten uns nach unten den Pfeilen entlang.



    (Bild 5)
    (klick mich und ich werde groß)

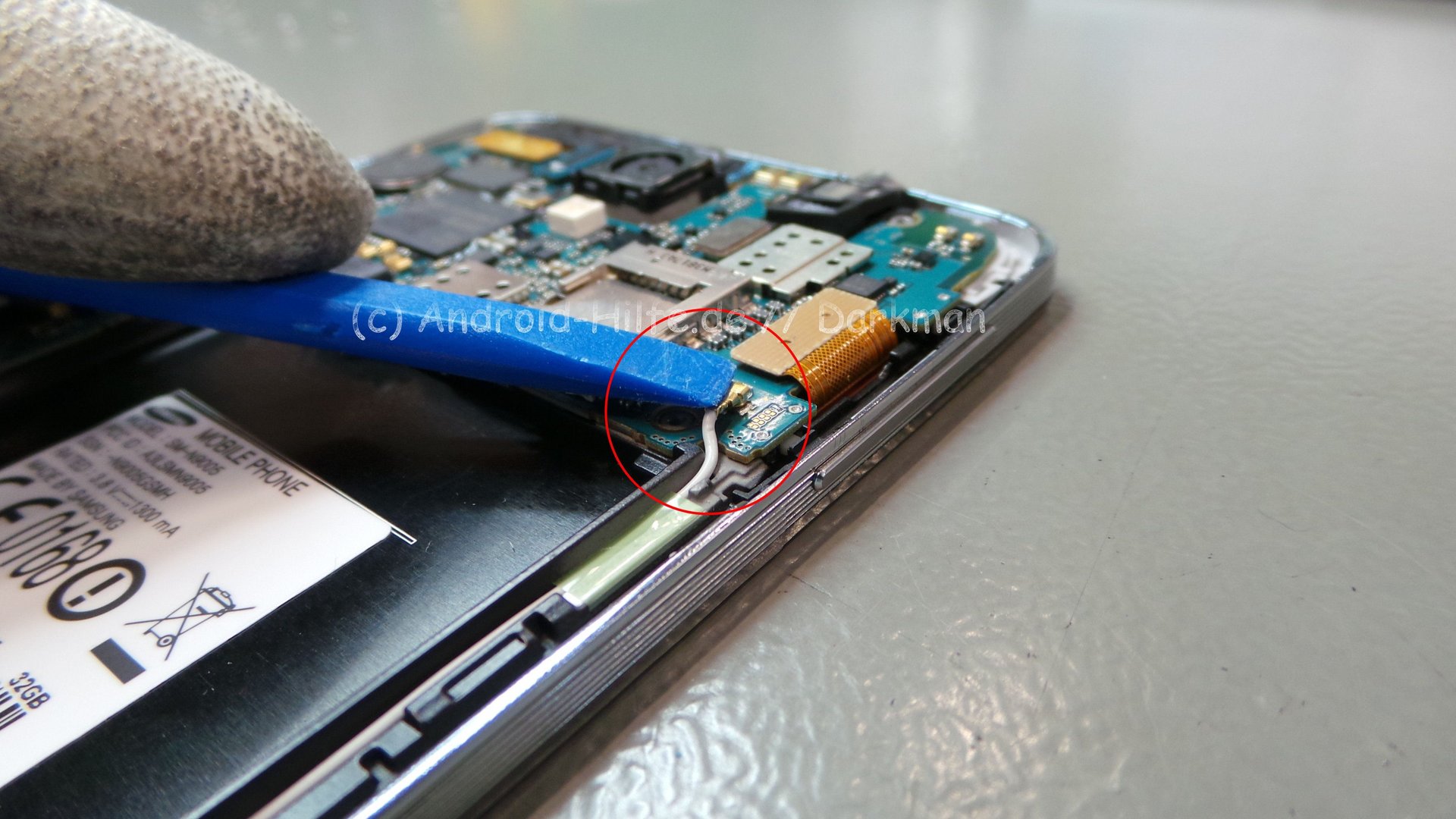

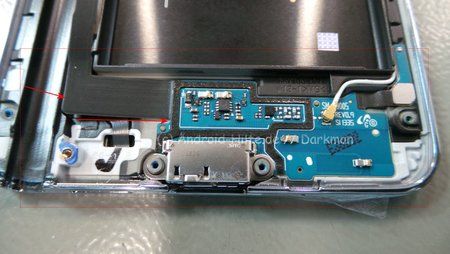

    Hier nochmal im Detail der Anfangspunkt.



    (Bild 6)[
    (klick mich und ich werde groß)

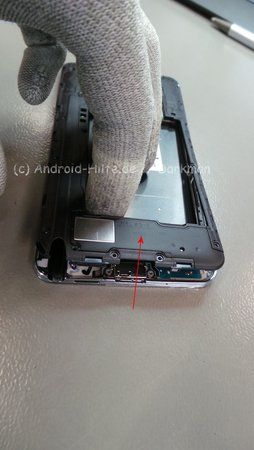

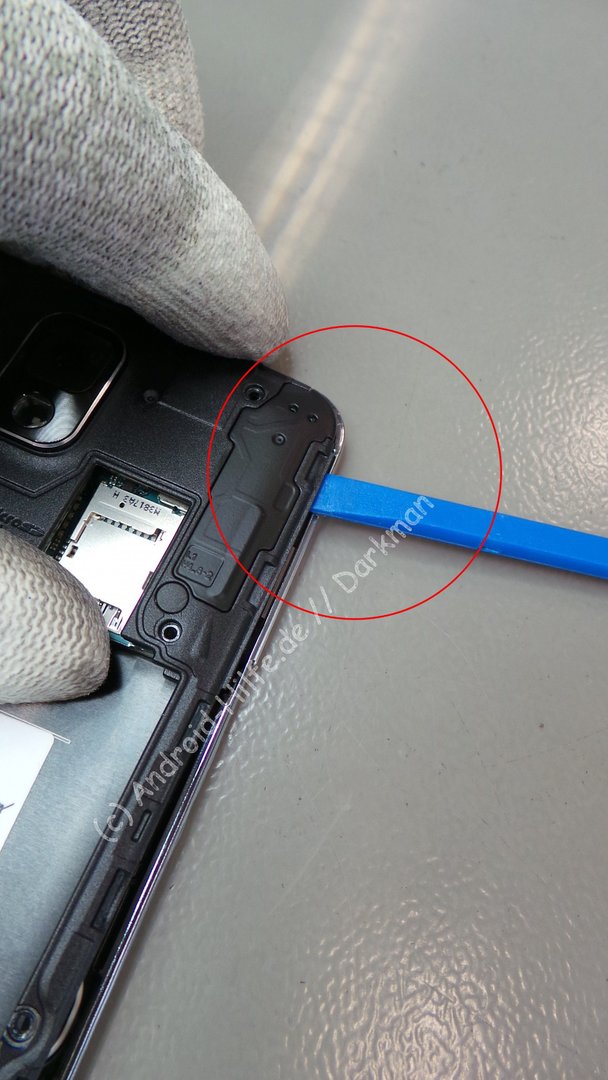

    Das Gehäuse dann leicht(!) anheben.



    (Bild 7)
    (klick mich und ich werde groß)

    Nun mit einem spitzen Gegenstand die Gehäusenase lösen. Wenn man zeitgleich das Gehäuse unten an der Schnittstelle etwas anhebt, geht es einfacher.



    (Bild 8)
    (klick mich und ich werde groß)

    Diese Stelle machen wir am Schluss, da das Gehäuse hier sehr stramm sitzt und genau an der Stelle die Lautstärketasten sitzen. Dadurch ist der Frontrahmen hier sehr dünn und es kann zu Beschädigungen kommen. Daher vorsichtig abhebeln. Danach kann dann die Rückschale abgenommen werden.



    (Bild 9)
    (klick mich und ich werde groß)

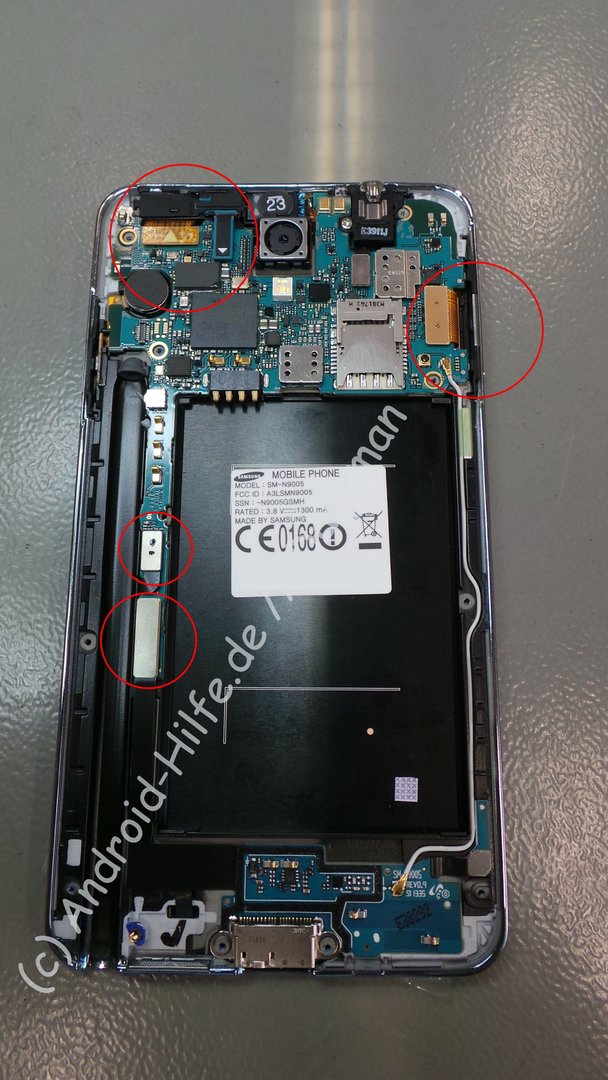

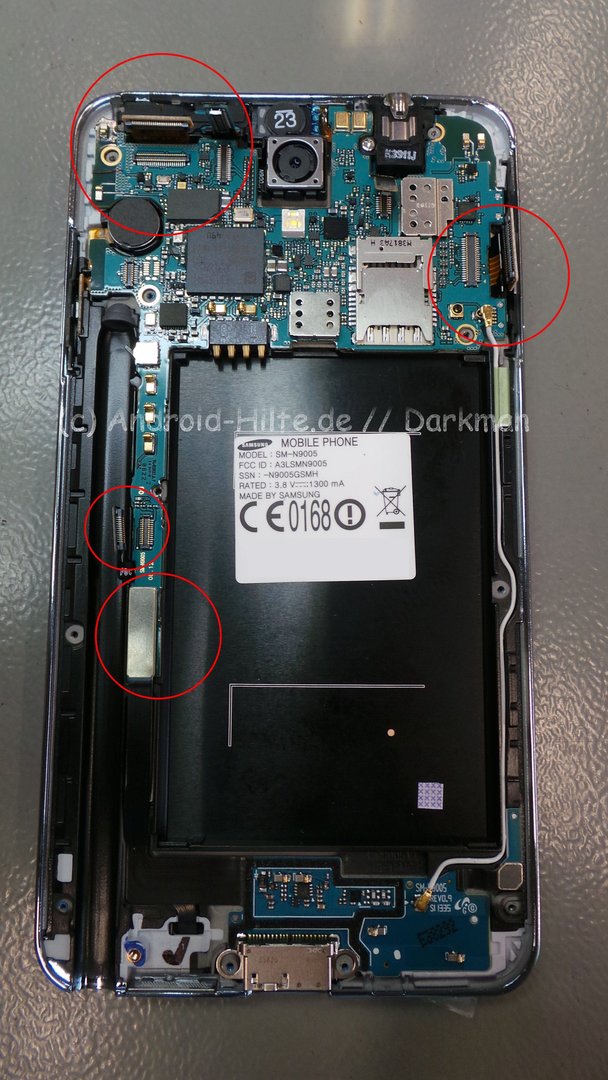

    Nun die fünf Connectoren lösen. (Wie immer vorsichtig ;) )



    (Bild 10)
    (klick mich und ich werde groß)

    Bei der Koaxleitung besonders vorsichtig vorgehen, da hier euer Empfang von abhängig ist.



    (Bild 11)
    (klick mich und ich werde groß)

    Nochmal kontrollieren, ob auch wirklich alle Connectoren gelöst sind!



    (Bild 12)
    (klick mich und ich werde groß)

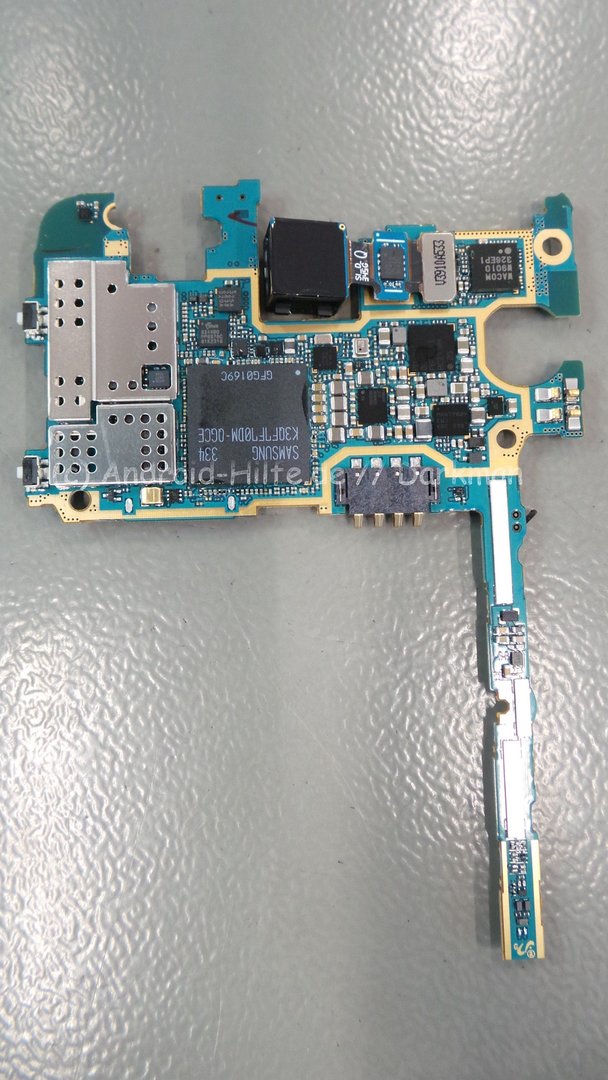

    Dann kann die Platine entnommen werden.



    (Bild 13)
    (klick mich und ich werde groß)

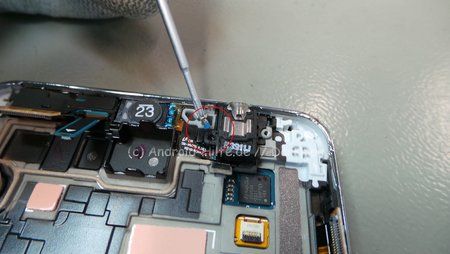

    Weiter geht es mit der Kreuzschraube, diese ist für die Befestigung der Headsetbuchse zuständig.

    Beim Entfernen darauf achten, dass der Lautsprecher auch an der Flex dran ist. Diese kleben manchmal etwas im Gehäuse fest.



    (Bild 14)
    (klick mich und ich werde groß)

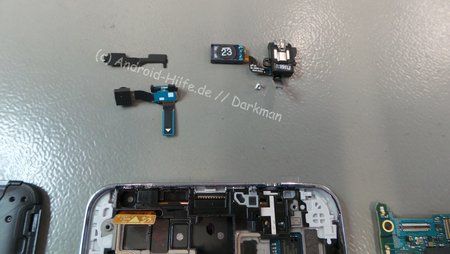

    Hier an der linken Seite die Halterung lösen und man kann die Frontkamera und den Helligkeitssensor / Annäherungssensor entnehmen.



    (Bild 15)
    (klick mich und ich werde groß)



    (Bild 16)
    (klick mich und ich werde groß)


    (Bild 17)
    (klick mich und ich werde groß)



    (Bild 18)
    (klick mich und ich werde groß)



    (Bild 19)
    (klick mich und ich werde groß)

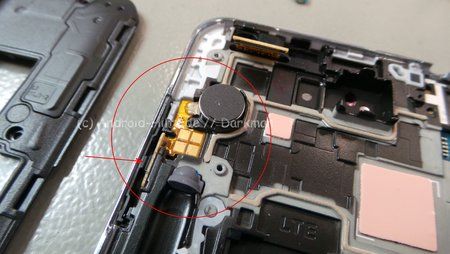

    Der Vibrationsmotor und der Ein/Aus-Schalter sitzen auf einer Flex. Diese sind in das Gehäuse eingeklebt und müssen bei einem Displaytausch auch entfernt und in den neuen Display wieder eingeklebt werden.

    An dieser Stelle verzichte ich darauf, diesen zu entfernen, da es noch ein neues Note ist :flapper: . Aber ich werde das beim nächsten Mal nachholen und nachreichen!



    (Bild 20)
    (klick mich und ich werde groß)

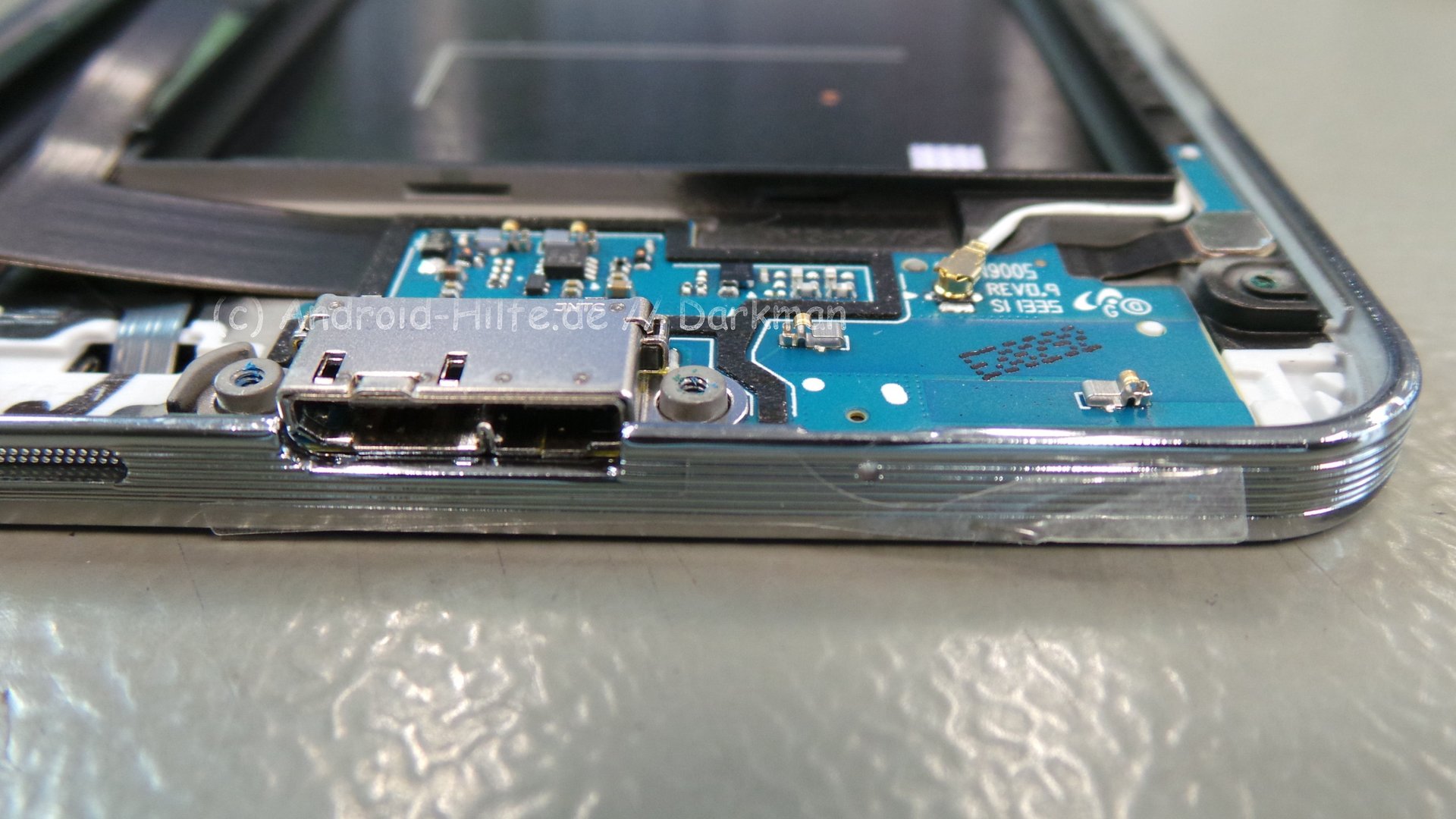

    Auch der neue microUSB3 - Anschluss sitzt auf einer eignen Flex (zusammen mit der Antenne). Diese kann im Bedarfsfall einzeln ausgetauscht werden.

    Die Flex ist sehr dünn und auch geklebt. Man kann sie sehr leicht von links nach recht ablösen. Bitte dabei beachten, dass sie bei der Demontage nicht zu stark verbogen wird.

    Auch an dieser Stelle verzichte ich, diese zu entfernen, da es noch ein neues Note ist :flapper: . Aber ich werde das beim nächsten Mal nachholen und nachreichen!



    (Bild 21)
    (klick mich und ich werde groß)



    (Bild 22)
    (klick mich und ich werde groß)



    Machen wir uns nun an den Zusammenbau:


    (Bild 23)
    (klick mich und ich werde groß)

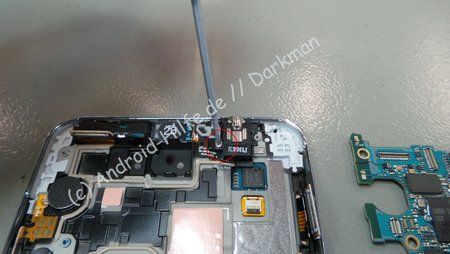

    Frontkamera und Sensor wieder einlegen und die Abdeckung zuerst rechts einhaken, links andrücken, bis sie einrastet.



    (Bild 24)
    (klick mich und ich werde groß)

    Den Lautsprecher und die Headsetbuchse platzieren und wieder festschrauben.



    (Bild 25)
    (klick mich und ich werde groß)

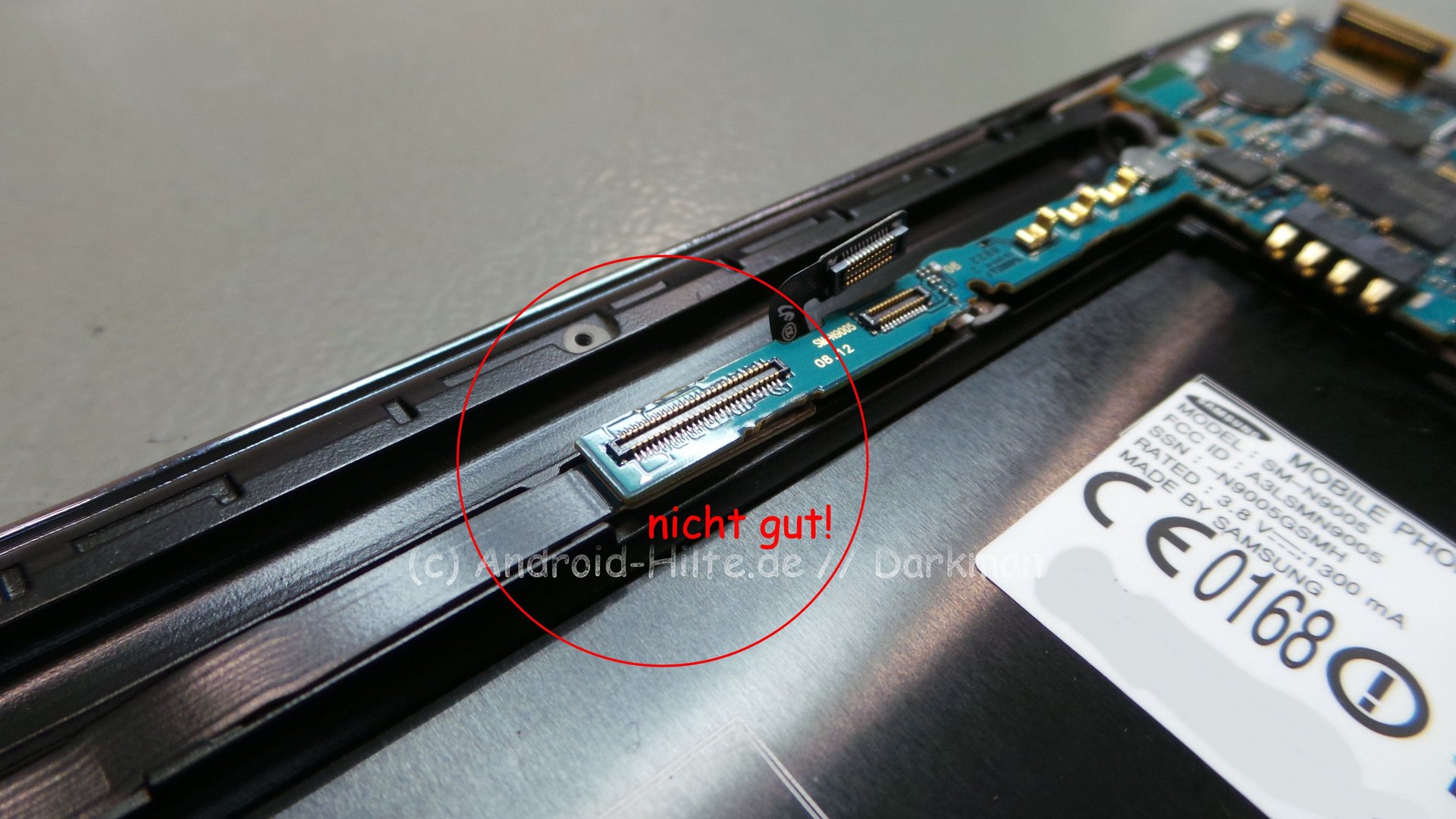

    Nun die Flexen an der Seite wieder befestigen. SO sollte es auf keinen Fall aussehen!



    (Bild 26)
    (klick mich und ich werde groß)

    Ja schon besser :D



    (Bild 27)
    (klick mich und ich werde groß)

    Koaxleitung vorsichtig aufsetzen und festdrücken.



    (Bild 28)
    (klick mich und ich werde groß)

    Die Rückschale nun erst oben einklicken und dann an beiden Seiten nach unten arbeiten und alles schön andrücken.



    (Bild 29)
    (klick mich und ich werde groß)

    Nun noch alle Schrauben wieder an ihren Platz zurück und Ihr seid schon fertig!


    Wenn Ihr ein neues Frontmodul verbauen wollt / habt muss nur noch eins getan werden, das Label umkleben! Hier ist bitte äußerste Vorsicht gegeben (dieses Label ist sehr dünn!!! Dünner als bei vorherigen Modellen). Wenn das Label beschädigt oder ganz weg ist besteht 0% Garantie mehr. Wenn das allerdings korrekt ist und ihr gute Arbeit geleistet habt, kann es sein das keiner merkt das ihr selbst das Handy geöffnet hattet. Es gibt keine Indikatoren oder Schraubensiegel.

    Also vorsichtig das Label abziehen und an der GENAU gleichen Stellen im neuen Cover aufkleben. Das kann man an sich bedenkenlos machen, denn der Kleber hält trotzdem Bombe :thumbsup:

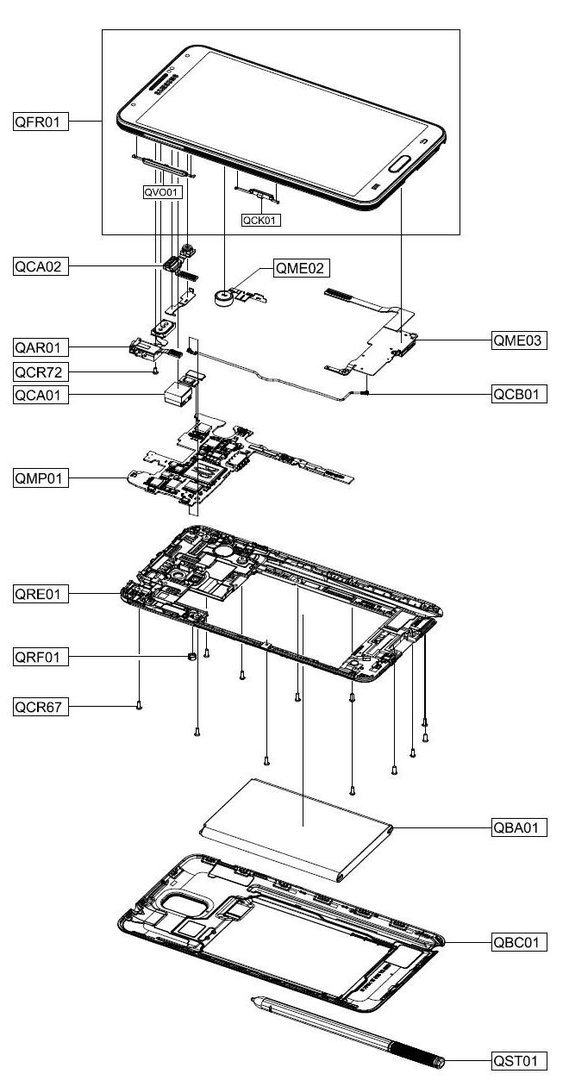

    Explosionszeichnung Note 3 (SM-N9005):

    (klick mich und ich werde groß)


    Artikel-Nr.

    Displaymodul:
    Schwarz = GH97-15107A
    Weiss = GH97-15107B

    Akkufachdeckel:
    Schwarz = GH98-29019A
    Weiss = GH98-29019B

    Sub-PBA (Ladebuchse mit Flex) = GH59-13606A

    Ersatzminen für den Bedienstift (inkl. Klammer) = GH98-29332A






    Das wars auch schon mit der heutigen Bastelecke! Ich hoff, ich konnte dem ein oder anderen Unentschlossen helfen, bzw. euch einen Einblick in das Galaxy Note 3 bieten.


    Für Kritik und Anregung bin ich natürlich immer offen und werde den Thread nach und nach mit Erfahrungen pflegen und auf Fragen Antworten.


    Bei Fragen stehe ich euch gerne zur Verfügung!




    Sollte ich euch mit diesem Thread geholfen haben, würde ich mich sehr über ein [​IMG] sehr freuen.... Oder spendet mir einen Kaffee / EnergyDrink :D [​IMG]


    [​IMG]









    Zuletzt bearbeitet: 23.10.2013
