S25 und S25+ - drittes Mikrofon unter Kameralinse

  • 12 Antworten
  • Letztes Antwortdatum
holms

holms

Inventar
14.859
Hallo, angeregt durch @Haqu und den Thread hier zum S25 edge hab ich mal geschaut:

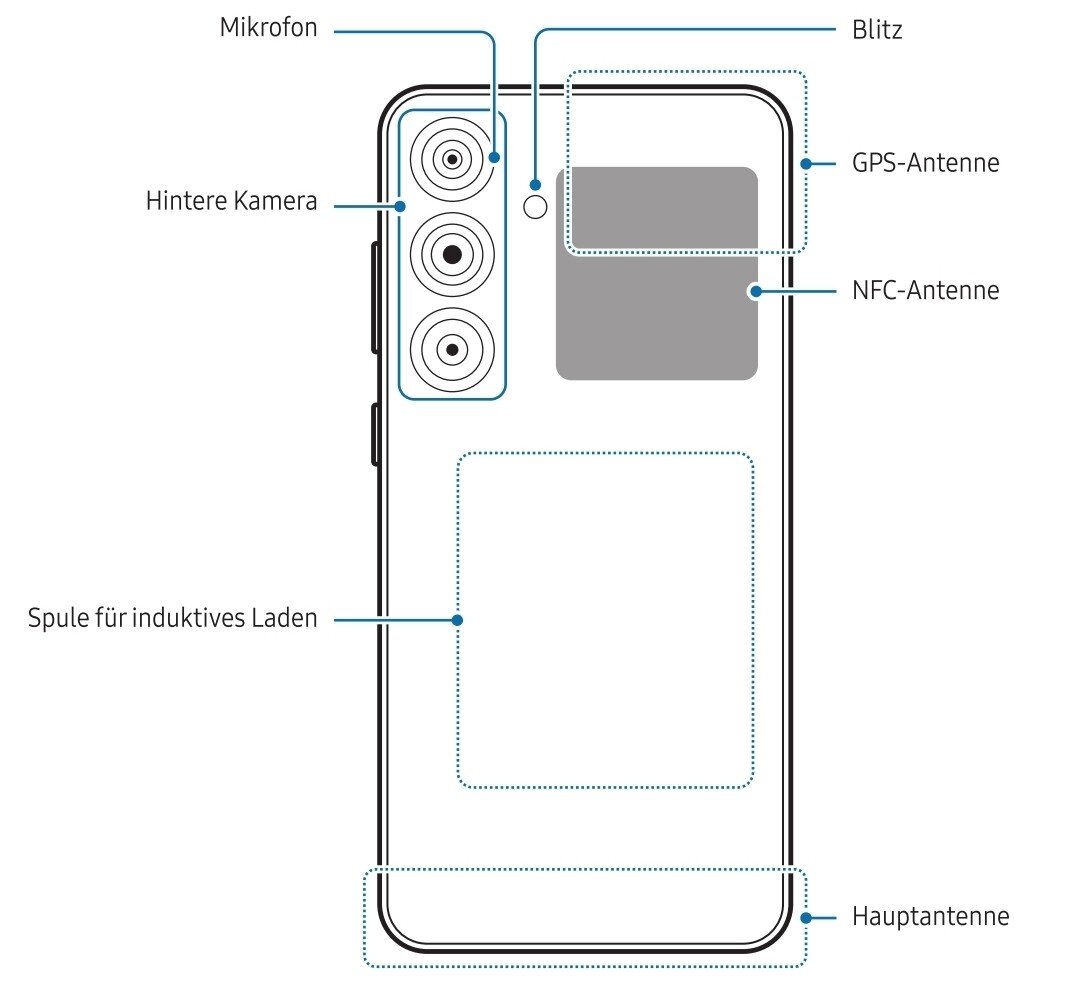

Alle S25-Varianten haben ein drittes Mikrofon (für Video/Audioaufnahme) hinten an der Kamera, hier aus der Bedienungsanleitung für das S25 und S25+ :

Screenshot_20251025_111007_Xodo Docs.jpg

Ich hatte das nicht auf dem Schirm, deshalb auch mal hier im Unterforum. Kann es zwar nicht richtig erkennen bei mir, bin aber froh, dass meine Hülle da Platz lässt 👍🏻

  • Danke
Reaktionen: Haqu
@holms
Gab es schon bei der S24 Serie so.
Ich habe eine Panzerglas Abdeckung über den Kameras, ein Teil für alle drei Kameras, welches am Rand klebt.
Trotzdem funktioniert das Mikrofon.
Die Zubehörhersteller kennen dieses Mikrofon natürlich.

  • Danke
Reaktionen: holms

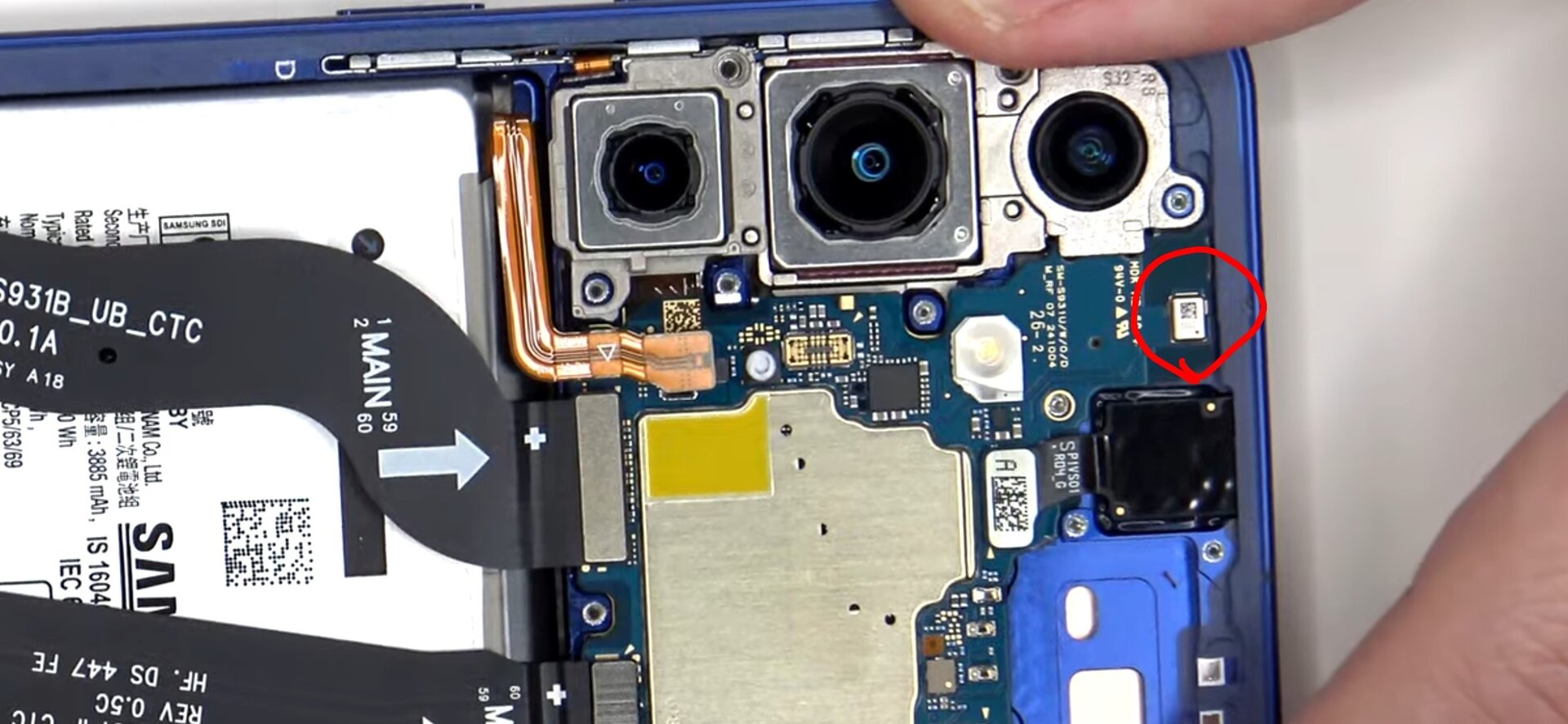

Da muss ich dich leider enttäuschen es hat dort oben nur ein Mikrofon. Bei der Kamera gibt es keins.. weshalb das auf deiner Skizze so komisch eingezeichnet ist verstehe ich nicht 🙈70534.jpg

@wotan18m
Das ist falsch.

wotan18m schrieb:
weshalb das auf deiner Skizze
Das ist ein Screenshot aus der Bedienungsanleitung von Samsung, keine Skizze von mir.

  • Danke
Reaktionen: Haqu
swa00 schrieb:
Ich vermute es handelt sich auch um einen Akkustikkanal
Richtig.
Der führt auch zu diesem 3. Mikrofon.

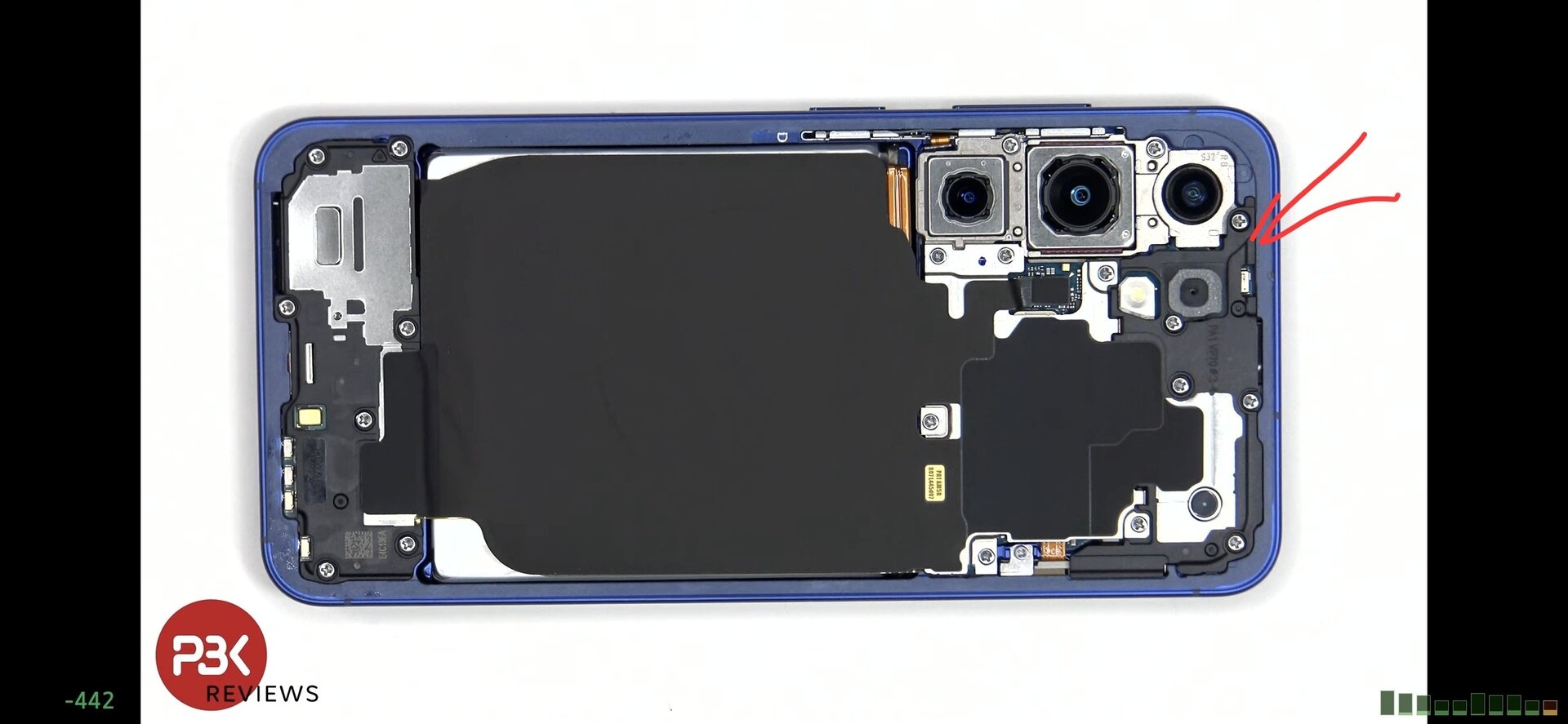

Das zweite und dritte Mikrofon sitzen jeweils auf der Oberseite und Unterseite des Mainboard oben.



Anhänge

  • Screenshot_20251025_114012_YouTube.jpg
    224,6 KB · Aufrufe: 13

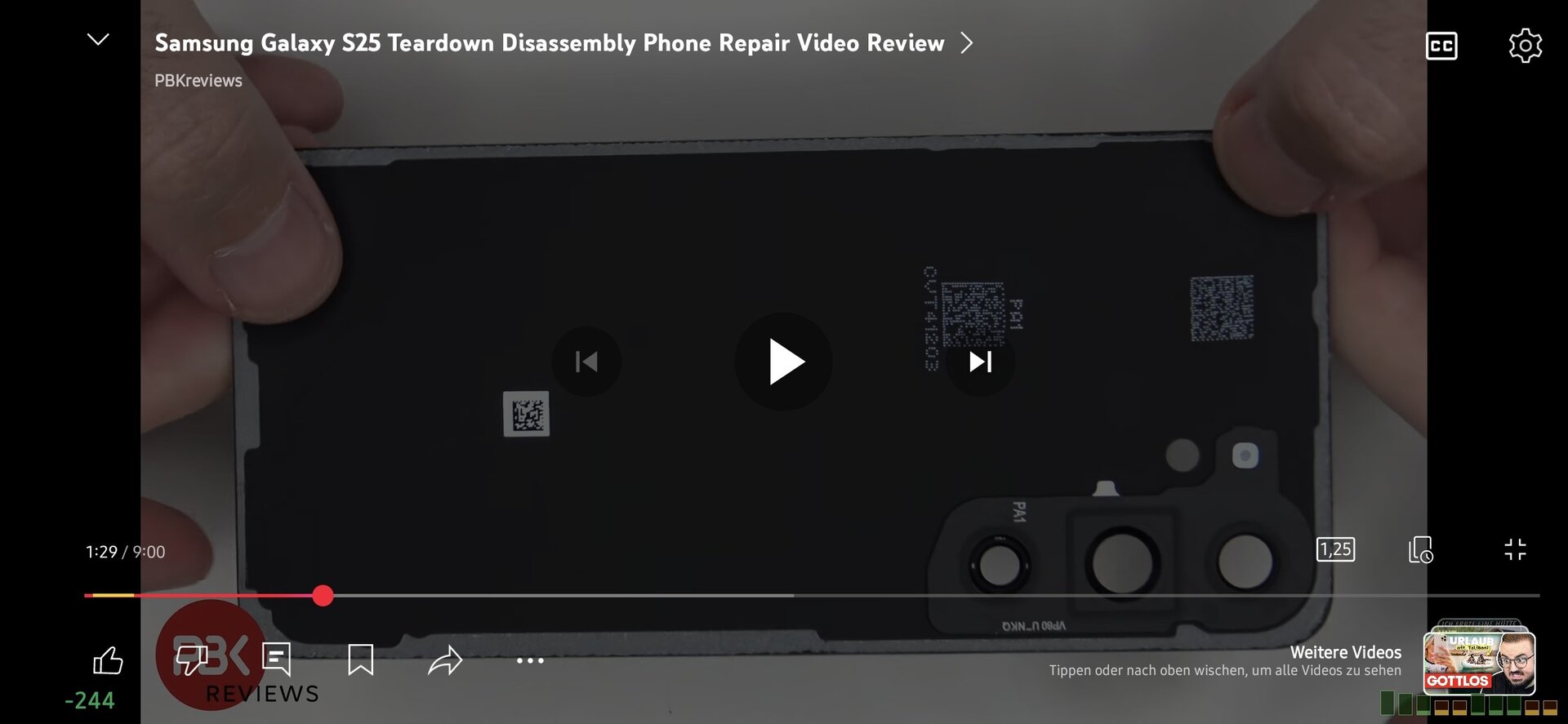

  • Screenshot_20251025_113921_YouTube.jpg
    154 KB · Aufrufe: 14
  • Danke
Reaktionen: Haqu und swa00
holms schrieb:
Bedienungsanleitung von Samsung,

Für die anderen.
Einfach die Samsung Bedienungsanleitung googeln und man findet zu allen Geräten etwas.
Bis jetzt habe ich dieses Mikro bei den S Modellen gesehen und beim Fold
Bei der A-Reihe oder Flips habe ich aber nichts gefunden.


swa00 schrieb:
Ich vermute es handelt sich auch um einen Akkustikkanal , nicht um ein physisches Mikro.

Guter Punkt...



maik005 schrieb:
Die Zubehörhersteller kennen dieses Mikrofon natürlich.


Denkst du so eine Hülle wird nicht stören? Meine Edge hat die Öffnnung direkt unter der zweiten Linse. Wie im Thread oben von mir zu sehen ist.

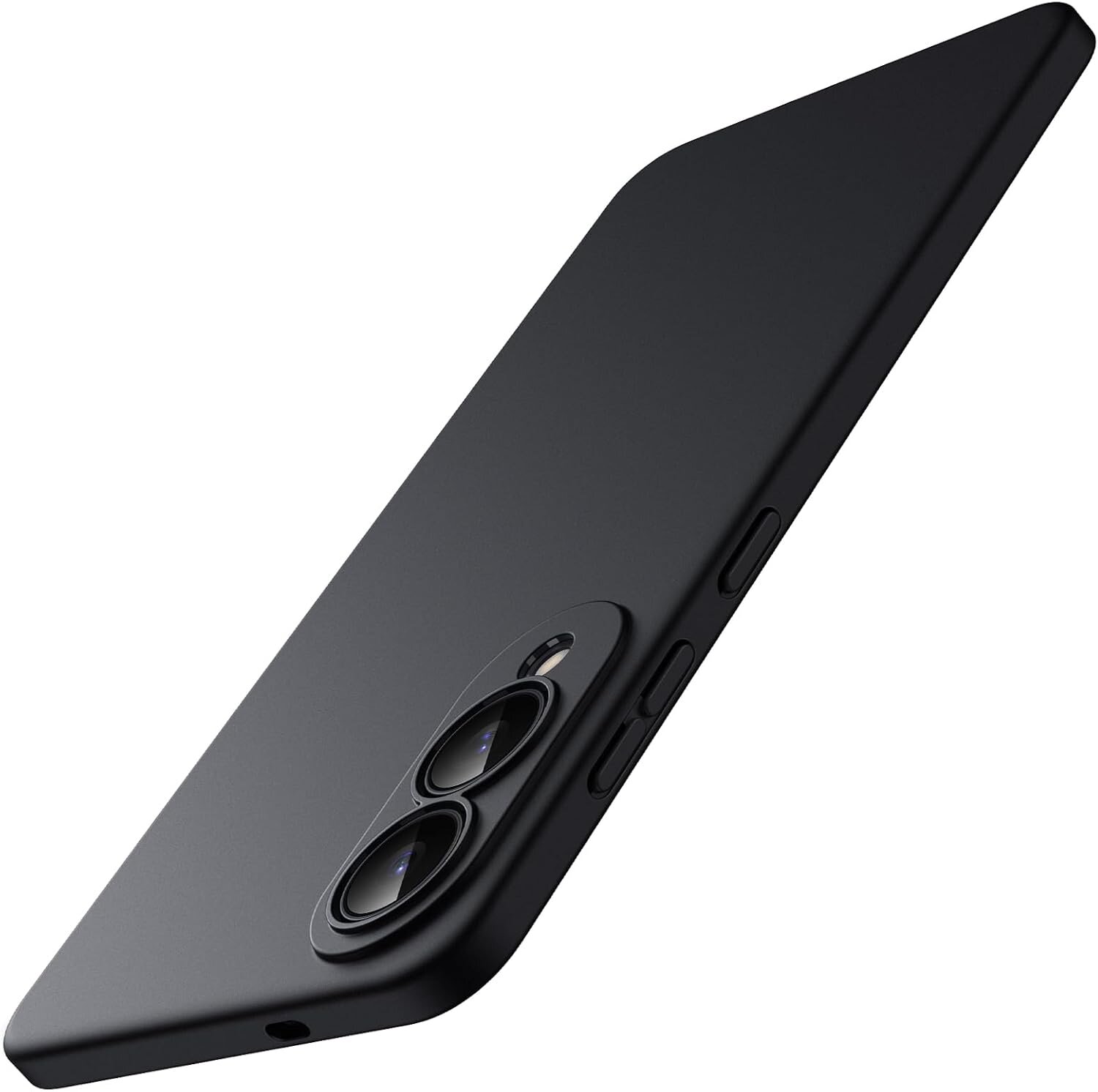

Hier wird die Linse komplett umschlossen.



Sowie es auf dem Bild aussieht.

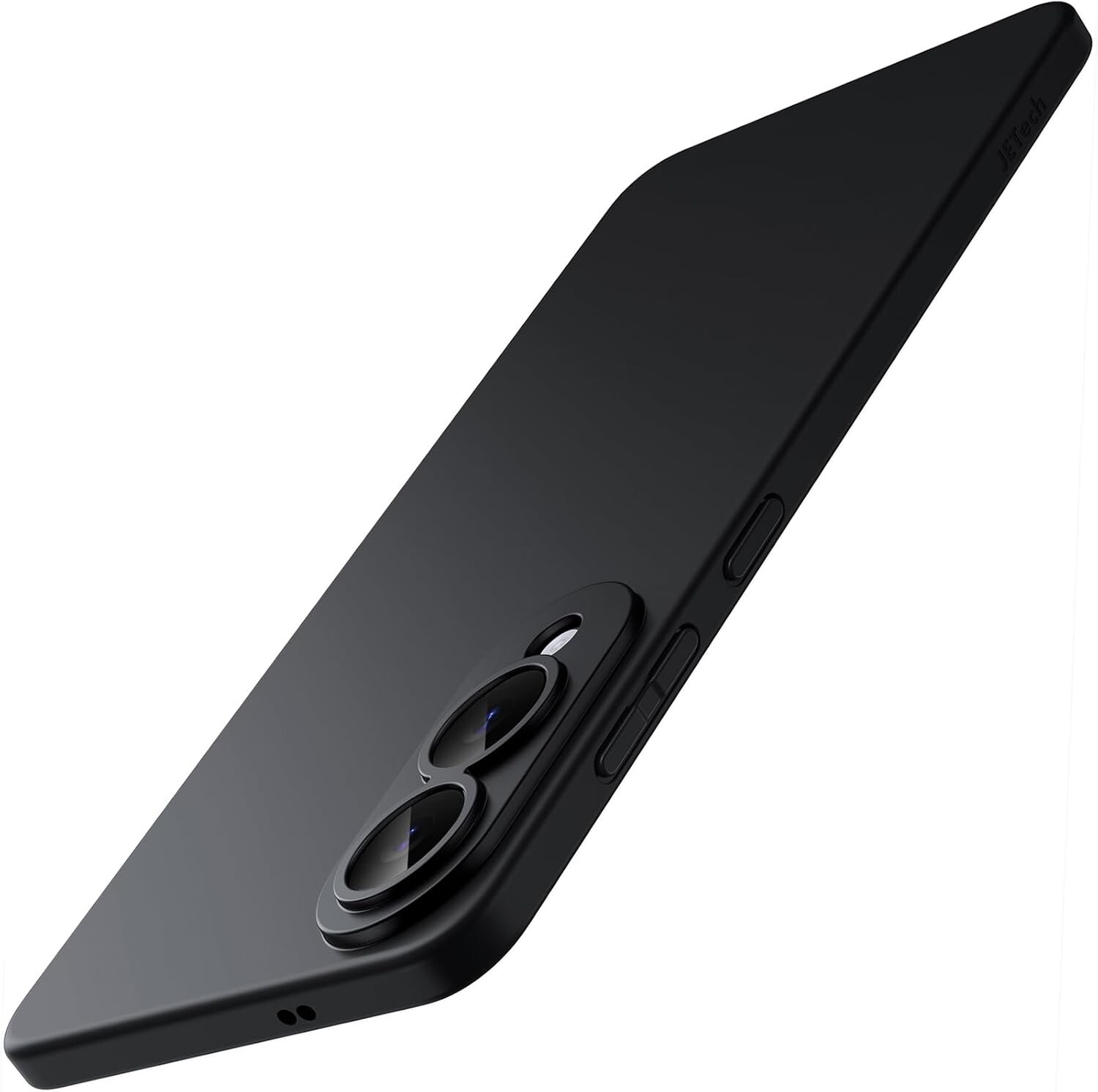

Hier ist bisschen Luft zwischen Linse und Hülle. Das könnte noch gut gehen..

Tatsache ist mit beim zerlegen usw nie aufgefallen 🙈 Wahnsinn 🤣 aber gut ich arbeite nie direkt an der Platine und achte da wohl nicht so genau drauf 🙈

@Haqu
Siehe Beitrag #2
Beiträge automatisch zusammengeführt:

Testen kannst du es mit dem Loopback-Test.
Telefon App öffnen und dort
*#0*#
eingeben.

Raus aus dem Testmenü kommst du durch doppeltes drücken auf "Zurück" in der Navigationsleiste oder zweimal die zurück Geste hintereinander.

Zuletzt bearbeitet:
  • Danke
Reaktionen: Haqu
@maik005 Wenn ich hinten an der Linse etwas reinspreche, ist beim Edge Mikro 3 am lautesten. Danke für den TIpp.
Werde das mal bei mir im Thread erwähnen.

Zuletzt bearbeitet:
@Haqu
Kleiner Tipp, statt sprechen gezielt leicht pusten.
Dann hörst du deutlich ob du genau dieses Mikrofon triffst.

  • Danke
Reaktionen: Haqu
@maik005 Gut danke beim Edge ist es Mikro 3. Beim pusten sehr deutlich was welches Mikro ist.
